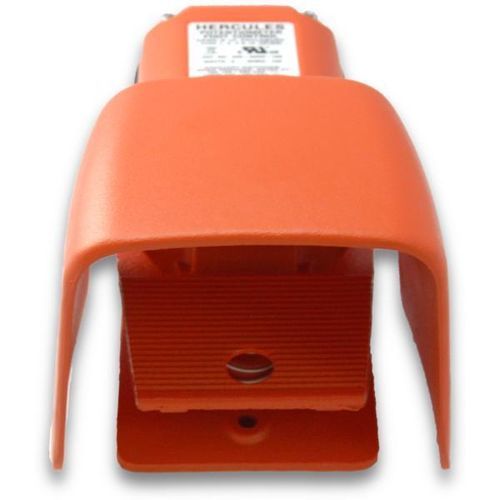

操作用フットスイッチ 500-A2HO-1K

ブレーキポテンショメータ瞬間作動

製品概要
モーメンタリー • 1K OHM • 補助接点2 • コードなし

製品表
500-A2HO-1K — $370.90
スイッチ種類：リニア、2ワット、1KΩ
動作：モーメンタリー可変制御
回路：DPDT（Form CC）補助接点2
ケーブル入力：3/4"-14 NPT ねじ込み式入力
ハウジング色：オレンジ
ハウジング材質：鋳鉄
シールド＆ガード：大型シールド
スイッチ接続：はんだ端子、クイックコネクト端子
電気定格：15A、125-250 VAC、1/2 HP 125-250 VAC

エンクロージャ
NEMA タイプ 1, 2, 4, 13 • UL ENCLOSURE タイプ 1, 2, 4, 13 • EN 60529 保護等級 • IP56 • 要求により IP68 対応

目的
O Shield • 滴下防止 • 防塵 • 防水 • 耐油

特長と利点

• 鋳造金属製の堅牢な筐体は、操作時にスイッチが滑るのを防ぐ十分な重量を持つ
• 全モデルにネオプレン製のカバーガスケット、作動軸のOリング、別体の接地ネジを装備
• 床または機器にしっかり取り付けるための3つの取り付け穴を用意
• 希望する最大抵抗値を指定可能

材質

• 踏板と筐体は強度と耐久性のため鋳鉄製
• 強固な鋳造アルミニウム製シールドで保護
• Alert Orange 塗装
• 標準で単一の3/4"-14 N.P.T.ねじ込み式導管入口を装備
• 可変速モータードライブでの使用を想定し、選択された2ワット線形値で提供
• 踏み板を押すとポテンショメータがゼロから設定した最大抵抗まで回転する
• 踏み板はスプリングで復帰し、足の圧力が解除されると通常位置に戻る
• 補助スイッチ接点（15A 125-250 VAC）を制御に追加可能
• スイッチは踏み板のストローク開始時に作動する
• 最大3台のSPDTスイッチを追加し、踏み板ストロークの任意の位置で動作するよう調整可能

オプション

• 特注で二重1/2"-14 N.P.T.ねじ込み式導管入口およびメートルサイズをOEM向けに提供
• 5,000Ωまたは10,000Ωの値での提供が可能；その他のポテンショメータ値は特注で対応
• Herculesモデルは鋳造アルミ製のベースおよびカバーで提供可能（非シールドカバーは灰色鋳鉄）

用途

• ベンダー
• ボックスマーキング機
• ブレーキ
• チョッパー
• クリーナー
• 閉鎖システム
• コンベアシステム
• かしめ機
• パイプおよびチューブ用切断機
• カッター
• 切断機
• ボール盤
• ボール盤テーブル
• 製缶工
• 充填材除去機
• 折りたたみ機
• 食品加工機械
• 成形システム
• グラインダー
• 研削盤
• レース機
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラー
• ノッチャー
• 油田掘削装置
• プラットフォーム
• ポジショナ
• 陶芸ろくろ
• プーラー
• パンチング装置
• 巻取りシステム
• リベッター
• ロールグルーバー
• ルーター
• ノコギリ
• 製材所
• スクラップチョッパー
• 下水清掃装置
• 剪断機
• 靴製造機
• シュレッダー
• スペースシャトル
• スピナー
• ホチキス
• 外科機器
• テーブル
• テスター
• ロール成形機
• ねじ転造機
• ねじ切り機
• ビードおよび成形機のトリミング
• ビード＆成形機
• チューブ端面成形機
• チューブ膨張装置
• 旋盤／フライスセンタ
• 旋盤工
• 旋盤センタ
• ターンテーブル
• 結束・梱包機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻線装置
• ワイヤ引抜きシステム

技術仕様

• 型番：500-A2HO-1K（表示価格 $370.90）
• スイッチ種類：リニア、2 Watt、1K ohm
• 動作：モーメンタリー可変制御
• 回路：DPDT（Form CC）補助接点2
• ケーブル入口：3/4"-14 NPT ねじ込み式入力（単一）；特注で二重およびメートル入力対応可
• ハウジング色：オレンジ（Alert Orange 塗装）
• ハウジング材質：鋳鉄（踏板とハウジング）；鋳造アルミニウム製シールドで保護
• シールド＆ガード：大型シールド（O Shield）
• スイッチ接続：はんだ端子およびクイックコネクト端子の選択肢
• 電気定格：15 A、125-250 VAC；1/2 HP 125-250 VAC
• エンクロージャ等級：NEMA タイプ 1, 2, 4, 13；UL enclosure タイプ 1, 2, 4, 13；EN 60529；標準 IP56、要請により IP68 対応
• ポテンショメータ値：選択された2ワット線形値で 1K、5K、10K を含む；その他値は特注
• 取付：床または機器への剛性取付用に3つの取付穴を提供
• 機械的特性：スプリング帰復式踏板が通常位置へ戻る；踏板の押下でポテンショメータがゼロから設定抵抗まで回転
