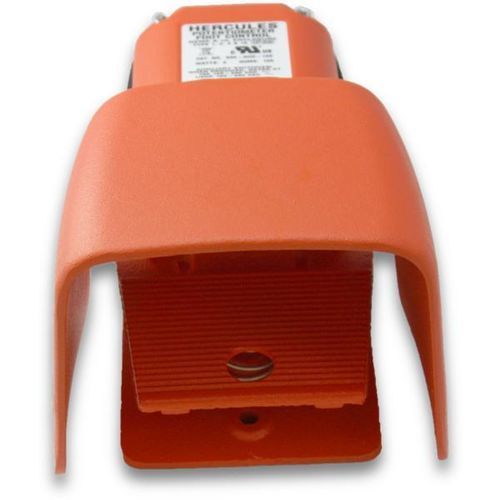

操作用フットスイッチ 500-AHO-5K

ブレーキポテンショメータ瞬間作動

製品
モーメンタリー（瞬時）• 5 kΩ • 補助接点1 • コード無

製品詳細
型式: 500-AHO-5K • 価格: $374.35
スイッチ種類: 線形（リニア）、2 W、5 kΩ
動作: 瞬時可変制御
回路: SPDT (Form C) 、補助接点1つ付
ケーブル入口: 3/4-14 NPT ネジ入口（単体）
ハウジング色: Alert Orange
ハウジング材質: 鋳鉄
シールド: 大型 O-Shield（鋳造アルミニウム）
スイッチ接続: はんだ端子およびクイックコネクト端子
電気定格: 15 A、125–250 VAC；1/2 HP 125–250 VAC

特徴と利点

• 鋳物製の筐体により操作時の安定性を確保
• ネオプレンカバーガスケット、軸のOリング、専用接地ネジにより環境保護と安全性を確保
• 床や機器への堅牢な取り付け用に3つの取り付け穴を提供
• 用途に合わせて最大抵抗値を指定可能

材料

• 踏板およびハウジングは機械的強度のため鋳鉄製
• 大型の鋳造アルミニウム製シールドで保護
• 視認性のためAlert Orange塗装
• 標準は単一の3/4-14 NPTねじ付き導管入口；特殊注文でメートル規格や二重入口対応
• 可変速モーター駆動用に設計；選択された2 W線形値で提供
• 踏板を押すとポテンショメータがゼロから選択抵抗まで回転；踏板はばねで復帰
• 15 A、125–250 VAC定格の補助接点を追加可能；最大3個のSPDTスイッチを装着し、踏板の任意位置で動作するよう調整可能

オプション

• 特殊注文で二重1/2-14 NPT導管入口やメートルサイズ対応
• Herculesポテンショメータは5,000 Ωまたは10,000 Ωで提供；その他の値は特注
• 一部モデルは鋳造アルミニウム製ベースとカバーで提供（シールドなしのカバーはグレイアイアン）

筐体規格と用途
NEMA タイプ 1、2、4、13 • UL エンクロージャー タイプ 1、2、4、13 • EN 60529 保護等級 • IP56（要求により IP68 対応）

用途

• ベンダー（曲げ機）
• ボックスマーキング機
• ブレーキ
• チョッパー
• クリーナー
• クローズシステム
• コンベアシステム
• 圧着機
• パイプ・チューブ切断機
• カッター
• 切断機
• ドリル機
• ボール盤テーブル
• ファブリケーター
• 充填除去機
• 折り機
• 食品加工機器
• 成形システム
• グラインダー
• 旋盤
• リフト
• マーキングシステム
• マテリアルハンドラ
• 顕微鏡
• ミサイル発射制御システム
• 成形機
• ニブラ
• ノッチャ
• 石油掘削装置
• ポジショナ
• 陶芸ろくろ
• プーラー
• パンチ設備
• 巻き戻しシステム
• リベッター
• ローリング・グルーバー
• ルーター
• 製材場
• シュレッダー
• 下水清掃設備
• シア
• 靴製造機械
• 外科用機器
• テーブル
• テスター
• ねじ切り・転造機
• トリミング・ビーディング・成形機
• チューブ端面成形機・拡管装置
• 旋回盤
• 結束機
• 電圧制御
• ウォーターキャノン
• 溶接機
• 巻線・巻取り機
• ワイヤー引抜システム

技術仕様

• 型式: 500-AHO-5K
• スイッチタイプ: 線形、2 W、5 kΩ
• 動作: 瞬時可変制御
• 回路: SPDT (Form C) 、補助接点1つ付
• ケーブル入口: 3/4-14 NPT（標準）
• ハウジング: 鋳鉄、Alert Orange塗装
• シールド: 大型鋳造アルミ製 O-Shield
• 接続: はんだ端子およびクイックコネクト端子
• 電気定格: 15 A、125–250 VAC；1/2 HP 125–250 VAC
• 保護等級: NEMA 1、2、4、13；UL タイプ 1、2、4、13；IP56（IP68 要求時）
