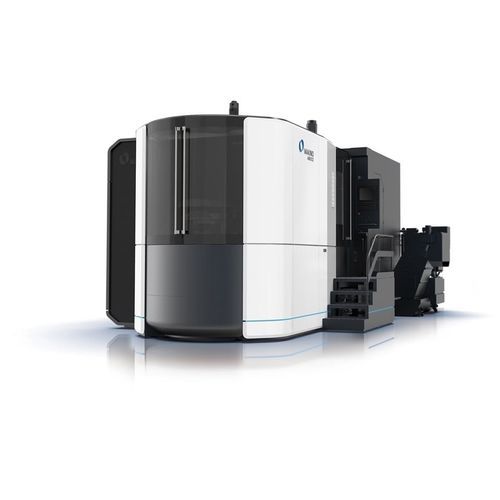

5軸マシニングセンタ a900Z横型16ツールダイレクトドライブ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- ツールステーション数
- 16ツール
- その他の特徴
- ダイレクトドライブ
- X軸移動距離
1,400 mm
(55.12 in)- Y軸移動距離
1,200 mm
(47.24 in)- Z軸移動距離
1,185 mm, 1,265 mm
(46.65 in, 49.8 in)- 回転速度
8,000 rpm, 10,000 rpm, 15,000 rpm
(50,265 rad.min-1, 62,832 rad.min-1, 94,248 rad.min-1)- X軸の移動速度
50,000 mm/min
(32.81 in/s)- Y軸の移動速度
50,000 mm/min
(32.81 in/s)- Z軸の移動速度
50,000 mm/min
(32.81 in/s)- 最大テーブル積載量
1,250 kg
(2,756 lb)- 最大ツール重量
30 kg
(66.1 lb)- ツール交換時間
最大: 1.9 s
最少: 1.8 s
詳細
製品概要
Makino a900Zは、工場で統合されたZ型の第5軸を備えた横形5軸マシニングセンタで、段取り回数を減らして複雑形状の加工を可能にします。最大Φ1250×1000 mm、最大搭載質量1200 kgのワークに対応し、3点支持の高剛性ベッド上で高い切削能率を発揮します。
製品詳細
本機のキネマティクスは、主軸とワーク間の力の伝達経路を短縮し、切削荷重を3点支持ベッドへ効率的に伝達します。この配置により金属除去率を最大化し、システム剛性の向上で工具寿命を延ばします。基盤は実績あるnxシリーズの横形HMCです。
主な特長
仕様
Makino a900Zは、工場で統合されたZ型の第5軸を備えた横形5軸マシニングセンタで、段取り回数を減らして複雑形状の加工を可能にします。最大Φ1250×1000 mm、最大搭載質量1200 kgのワークに対応し、3点支持の高剛性ベッド上で高い切削能率を発揮します。
製品詳細
本機のキネマティクスは、主軸とワーク間の力の伝達経路を短縮し、切削荷重を3点支持ベッドへ効率的に伝達します。この配置により金属除去率を最大化し、システム剛性の向上で工具寿命を延ばします。基盤は実績あるnxシリーズの横形HMCです。
主な特長
- 工場組込のZ型第5軸（5軸加工機能）
- 複雑形状の段取り回数低減を目的とした設計
- 主軸／ワーク間の力の伝達経路を最小化するキネマティクス
- 切削荷重と反力を効率的に伝える3点支持ベッド
- 高いシステム剛性により除去率と消耗工具寿命を向上
- 実績あるnxシリーズ4軸HMCプラットフォームを基盤
仕様
- ブランド: Makino
- 機種: a900Z
- 製品カテゴリ: 横型5軸マシニングセンタ
- 最大ワーク寸法: Φ1250 × 1000 mm
- 最大積載質量: 1200 kg
- パレット寸法: 800 × 800 mm
- 移動量 (X/Y/Z): 1400 / 1200 / 1185–1265 mm
- B/C軸: B 360° / C 180°
- 主軸: BT50（オプション HSK-A100）
- 主軸回転数: 20–10000 min⁻¹（オプション 8000、15000）
- 早送り (X/Y/Z): 60000 mm/min
- 工具マガジン: 標準60本（オプション185本）
- 工具最大長/最大径: 900 mm / 最大356 mm
