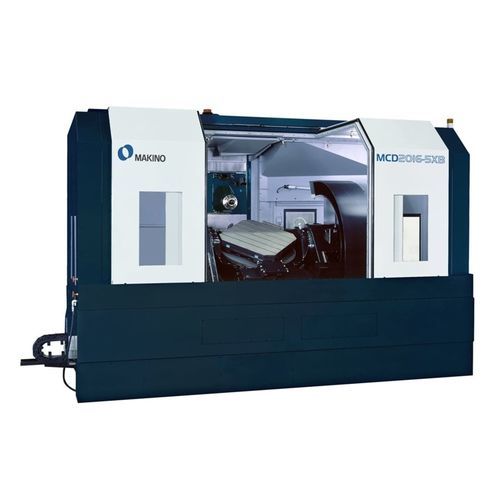

5軸マシニングセンタ MCD2016-5XB

横型16ツール120ツール

概要
MCD2016-5XBは、多面インデックスと同時5軸加工を目的とした5軸水平マシニングセンタです。

要約
MCD2016-5XBは、多面インデックスおよび同時5軸制御により、大形ワークの高速・高精度加工に対応します。標準で6,000 rpmの主軸を備え、直径最大2.3 m、最大荷重2,000 kgまでのワークの重切削に適しています。0.1 µmのスケールフィードバックと熱安定化対策（Makino Thermal Stabilizer 標準、Thermal Chamber オプション）を採用し、長時間の連続加工でも精度を維持します。A軸およびB軸は0.0001度のインデックス精度を提供し、高精度な多面加工と同時5軸加工を可能にします。

技術仕様（メートル法）
パレット: 1800 X 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm

• A軸: -110°〜+20°
• B軸: +/-225°
• C軸: なし
• 主軸回転数: 6,000 rpm (4K, 8K, 15K, 18K オプション)
• 早送り速度: 16,000 mm/min
• 切削送り速度: 16,000 mm/min
• 最大ワーク: 1100 mm x 2000 mm x 640 mm（制限あり）
• 最大積載量: 2,000 kg
• ATC容量: 30（60、99、120 オプション）
• ツールツーツール: 18 秒
• 最大工具径: 300 mm
• 最大工具重量: 30 kg

技術仕様（ヤード・ポンド法）
パレット: 70.9" X 39.4"
X: 78.7" Y: 63.0" Z: 51.2"

• A軸: -115°〜+20°
• B軸: +/-225°
• C軸: なし
• 主軸回転数: 6,000 rpm (4K, 8K, 15K, 18K オプション)
• 早送り速度: 630 IPM
• 切削送り速度: 630 IPM
• 最大ワーク: 43.3" x 78.7" x 25.2"（制限あり）
• 最大積載量: 4,400 lbs
• ATC容量: 30（60、99、120 オプション）
• ツールツーツール: 18 秒
• 最大工具径: 11.8"
• 最大工具重量: 66.1 lbs

技術仕様

• モデル: MCD2016-5XB
• 機械タイプ: 5軸水平マシニングセンタ
• 標準主軸: 6,000 rpm（オプション 4K, 8K, 15K, 18K）
• スケールフィードバック: 0.1 µm
• 熱制御: Makino Thermal Stabilizer（標準）および Thermal Chamber（オプション）
• 軸のインデックス精度: A軸およびB軸で0.0001度のインデックス
• ワーク容量: 最大直径2.3 m、最大積載量2,000 kg
• ATC: 標準30本、オプション60/99/120本
• 工具交換時間: 18秒（ツールツーツール）
