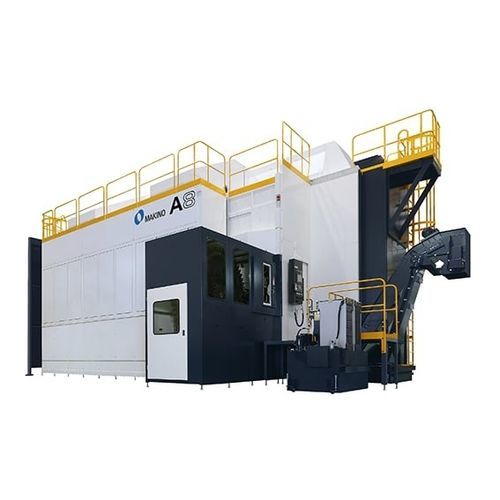

5軸マシニングセンタ MAG A8横型アルミニウム用120ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- 加工材料
- アルミニウム用
- ツールステーション数
- 120ツール
- 応用
- 宇宙産業用, 大きなワークピース
- その他の特徴
- 高生産性, 高出力, 高速
- X軸移動距離
8,200 mm
(322.83 in)- Y軸移動距離
2,200 mm
(86.61 in)- Z軸移動距離
650 mm
(25.59 in)- 回転速度
33,000 rpm
(207,345 rad.min-1)- X軸の移動速度
65,000 mm/min
(42.65 in/s)- Y軸の移動速度
65,000 mm/min
(42.65 in/s)- Z軸の移動速度
65,000 mm/min
(42.65 in/s)- 最大テーブル積載量
5,000 kg
(11,023 lb)- 最大ツール重量
8 kg
(17.6 lb)- ツール交換時間
13 s
詳細
概要
MAG A8は、アルミ製の大型で複雑な一体成形部品の航空宇宙加工向けに設計された5軸横型マシニングセンタです。長いストロークと大型パレットを備え、MAG A8は高速・高出力のスピンドルと高い早送り速度を組み合わせて、切削能率を最大化しサイクルタイムを短縮します。自動パレット搬送・保管システムとの連携により、長時間の無人運転にも対応します.
主な特長
用途
主な仕様
MAG A8は、アルミ製の大型で複雑な一体成形部品の航空宇宙加工向けに設計された5軸横型マシニングセンタです。長いストロークと大型パレットを備え、MAG A8は高速・高出力のスピンドルと高い早送り速度を組み合わせて、切削能率を最大化しサイクルタイムを短縮します。自動パレット搬送・保管システムとの連携により、長時間の無人運転にも対応します.
主な特長
- 33,000 rpm、130 kWのスピンドルにより高い切削除去能力を実現
- 大型パレット（8,000 x 2,000 mm）と拡張X/Y/Zストロークで大型の航空宇宙一体部品に対応
- コンパクトなスピンドル設計と短いピボットポイントにより5面加工が可能で段取りを最小化
- 自動パレット搬送・保管システムとの統合により長時間の無人生産が可能
- 高速の早送り・切削送り（65,000 mm/min）でスピンドルの切込み時間を最大化
- 120ポジションの自動工具交換装置（ATC）で長時間の生産に対応
用途
- アルミ製の複雑な一体成形部品の高生産性航空宇宙加工
主な仕様
- パレット：8,000 x 2,000 mm
- X / Y / Z ストローク：X: 8,200 mm; Y: 2,200 mm; Z: 650 mm
- A軸：220° (-110°〜+110°)
- C軸：360°
- スピンドル回転数：33,000 rpm
- スピンドル出力：130 kW
- 早送り（X, Y, Z）：65,000 mm/min
- 切削送り（X, Y, Z）：65,000 mm/min
- 最大ワーク：8,000 mm x 2,200 mm x 500 mm（制限あり）
- 最大積載量：5,000 kg
- ATC容量：120工具
- 工具間時間：13 s
- チップ間時間：20 s
- 最大工具長（HSK）：305 mm
- 最大工具直径：100 mm
- 最大工具重量：8 kg
