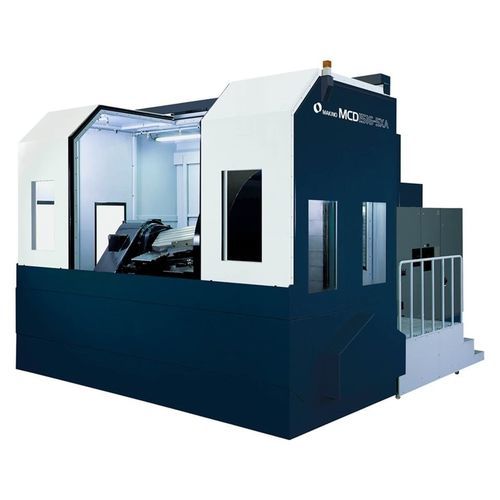

5軸マシニングセンタ MCD1516-5XA

横型16ツール120ツール

製品概要
トラニオン構造の5軸制御横形マシニングセンタ。大物ワークや複雑形状部品の高能率加工を目的とし、パレット積載ワークの工程短縮に適します。

概要詳細
パレットサイズ1000 × 1000 mm、最大積載質量2300 kgまで対応するトラニオン構造の5軸横形マシニングセンタです。標準主軸回転数は6000 min-1。オプションでバー（バースピンドル）300 mmストロークや高速RJスピンドル（15000 / 18000 min-1）を選択可能です。案内面には半浮上しゅう動方式を採用し、ワーク積載質量にかかわらずしゅう動抵抗を一定に保ちロストモーションを低減します。コラムスタビライザを標準装備し、長時間加工時の姿勢変化を抑制します。機械全体をスプラッシュガードで囲む設計で、恒温チャンバ（特別仕様）による温度管理にも対応可能です。

主な特長

• トラニオン構造による大物ワークの高能率な5軸加工を実現
• 標準主軸 6000 min-1、オプションでバースピンドル（ストローク300 mm）および高速RJスピンドル（15000 / 18000 min-1）を選択可能
• 半浮上しゅう動方式の案内面でしゅう動抵抗を一定化しロストモーションを低減
• コラムスタビライザを標準装備し長時間加工の精度を安定化
• 機械全体スプラッシュガード、恒温チャンバ（オプション）で温度管理に対応

主要仕様（抜粋）

• モデル: MCD1516-5XA
• 構造: トラニオン構造 5軸制御 横形マシニングセンタ
• パレットサイズ: 1000 × 1000 mm
• 軸ストローク: X 1500 mm / Y 1600 mm / Z 1300 mm
• 回転軸範囲: A軸 115°（−100 ～ ＋15°） / B軸 360°
• 主軸回転速度: 10 ～ 6000 min-1（オプション：4000、8000、15000、18000 min-1）
• 主軸端（呼び番号）: 7/24テーパ＃50（オプション：HSK-A100）
• 最大ワーク寸法: Φ2000 × SR1530 mm（制限あり）
• 最大積載質量: 2300 kg
• 工具収納本数: 標準30本（オプション：60、99、120 本）
• 工具最大長さ: 750 mm
• 工具最大径: 125 / 300 mm（無制限 / 制限あり）
• 工具最大質量: 30 kg
• 早送り・切削送り速度: X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
