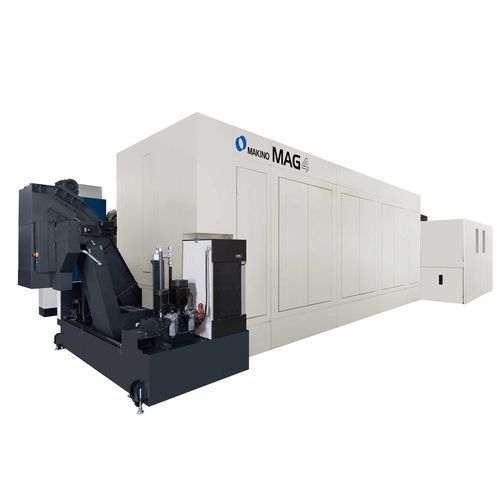

5軸マシニングセンタ MAG4

横型アルミニウム用120ツール

製品概要
MAG4 は、大型で複雑なアルミニウム一体構造部品の高生産性な航空機用加工を目的に設計された5軸横形マシニングセンタです。MAG3 に比べて X・Y 方向のストロークとパレットサイズを拡大し、主翼リブなどの大型構造部品に対する5面加工を実現します。33,000 rpm・130 kW の主軸を備え、急速な加速と主軸内冷却により高い切削除去率を確保します。

主な特長

• 33,000 rpm の主軸と 130 kW 出力により高い材料除去能力を実現。
• 大型構造部品の加工に対応する拡張された X・Y ストロークと大判パレット。
• コンパクトな主軸と短いピボットポイントにより5面アクセス性が向上し、段取り削減が可能。
• 高い早送り速度と切削送りで切削時間を最大化。
• 高圧対応のスルースピンドル冷却により高性能切削をサポート。
• 大容量オプションを備えた自動工具交換装置（ATC）：標準120本、オプション180本。

互換性 / 統合
Makino MMC2 自動パレット搬送・保管システムに対応。MAG4 は、無人運転の長期稼働に対応する構成が可能で、高生産性の航空機生産ラインへのパレット自動化や lights-out 生産の統合をサポートします。

仕様 / 技術仕様

• パレット：3,500 x 2,000 mm (137.8" x 78.7").
• ストローク (メートル法)：X: 4,000 mm、Y: 2,200 mm、Z: 800 mm。
• ストローク (インチ)：X: 157.5"、Y: 86.6"、Z: 31.5"。
• A軸：±110°。
• C軸：360°。
• 主軸回転数・出力：33,000 rpm – 130 kW (174 HP)。
• 早送り速度 (メートル法)：X: 62.7 m/min、Y: 50.0 m/min、Z: 60.0 m/min。
• 早送り速度 (インチ)：X: 2,468 ipm、Y: 1,968 ipm、Z: 2,362 ipm。
• 切削送り (メートル法)：50.0 m/min。
• 切削送り (インチ)：1,968 ipm。
• 最大ワーク (メートル法)：4,000 x 2,000 x 700 mm。
• 最大ワーク (インチ)：157.5" x 78.7" x 27.6"。
• 最大積載量：4,000 kg (8,818 lbs)。
• ATC 容量：120（オプションで 180）。
• 最大工具直径：100 mm (3.9").
• 最大工具重量：8 kg (17.6 lbs)。
• ATC 容量（オプション）：あり。
• スルースピンドル冷却：1.5 MPa (217 psi)。
