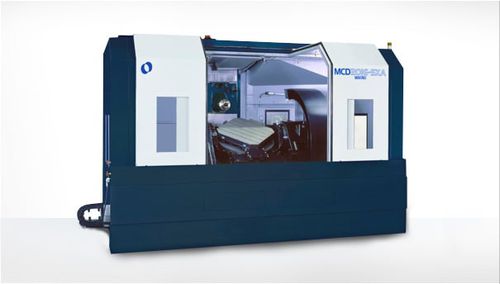

5軸マシニングセンタ MCD2016-5XA

横型16ツール120ツール

概要
金型の5軸加工向けに設計された水平マシニングセンタ MCD2016-5XAは、多面インデックスと同時5軸制御により、高速・高精度な金型加工を実現します。標準6,000 rpm主軸と耐荷重構造により、最大ø2000 mm、最大5,060 lbs（約2.3トン）の大型ワークの加工が可能です。

技術概要

• 高精度フィードバックと熱安定性：0.1 µmスケールフィードバックを採用し、Makino Thermal Stabilizerを標準搭載。Thermal Chamberはオプション対応。
• A軸・B軸：0.0001°のインデックス精度により、多面加工と同時5軸制御で高精度を実現。
• 大型金型ワークの多面インデックスおよび重切削に対応する設計。

主な仕様（表）
パレット：1000 mm
X：2000 mm Y：1600 mm Z：1300 mm
A軸：115°（-100° ～ +15°）
B軸：360°
C軸：なし
主軸回転数：6,000 rpm
早送り速度：16,000 mm/min
切削送り：630 in/min
最大ワーク：ø2000 x 1520 mm R
最大搭載質量：5,060 lbs.
ATC容量：30（60、99、120）
最大工具直径：11.81"

特長／仕様

• モデル：MCD2016-5XA
• 機械種別：水平5軸マシニングセンタ
• パレットサイズ：1000 mm
• ストローク（X × Y × Z）：2000 mm × 1600 mm × 1300 mm
• A軸ストローク：115°（-100° ～ +15°）
• B軸ストローク：360°
• C軸：なし
• 主軸速度：6,000 rpm（標準）
• 早送り速度：16,000 mm/min
• 切削送り：630 in/min
• 最大ワーク容量：ø2000 × 1520 mm R
• 最大搭載質量：5,060 lbs（≈ 2.3 トン）
• ATC容量：30本（オプション：60、99、120）
• 最大工具径：11.81"
• フィードバック分解能：0.1 µmスケールフィードバック
• インデックス精度：A/B軸 0.0001°インデックス
• 熱安定性：Makino Thermal Stabilizer標準、Thermal Chamberオプション
• 想定用途：大型ワークの多面インデックスおよび同時5軸金型加工
