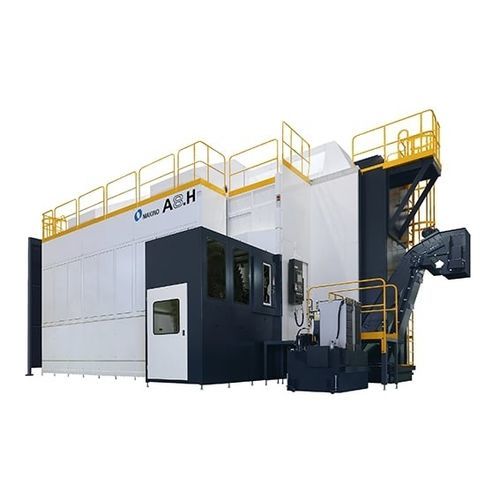

5軸マシニングセンタ MAG A8.H横型アルミニウム用120ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 横型
- 加工材料
- アルミニウム用
- ツールステーション数
- 120ツール
- 応用
- 宇宙産業用, 大きなワークピース
- その他の特徴
- 高生産性, 高速, パレット交換装置付き
- X軸移動距離
8,200 mm
(322.83 in)- Y軸移動距離
2,500 mm
(98.43 in)- Z軸移動距離
650 mm
(25.59 in)- 回転速度
33,000 rpm
(207,345 rad.min-1)- X軸の移動速度
65,000 mm/min
(42.65 in/s)- Y軸の移動速度
65,000 mm/min
(42.65 in/s)- Z軸の移動速度
65,000 mm/min
(42.65 in/s)- 最大テーブル積載量
5,000 kg
(11,023 lb)- 最大ツール重量
8 kg
(17.6 lb)
詳細
概要
MAG A8.H は、大型で複雑な一体型アルミ部品の航空宇宙向け高生産性加工用に設計された5軸横型マシニングセンターです。より小型のMAGシリーズ機と比べてストロークおよびパレットが大きく、33,000 rpm／130 kWの高速主軸と高速軸移動を組み合わせて高い切削除去能力を実現します。自動パレット搬送・保管システムと連携することで、長時間の無人運転に対応します。
主な特徴
主な仕様（抜粋）
MAG A8.H は、大型で複雑な一体型アルミ部品の航空宇宙向け高生産性加工用に設計された5軸横型マシニングセンターです。より小型のMAGシリーズ機と比べてストロークおよびパレットが大きく、33,000 rpm／130 kWの高速主軸と高速軸移動を組み合わせて高い切削除去能力を実現します。自動パレット搬送・保管システムと連携することで、長時間の無人運転に対応します。
主な特徴
- 大型複雑一体型アルミ部品の航空宇宙加工向けに設計
- 33,000 rpm、130 kWの主軸により高い切削除去率を実現
- 小型MAG機に比べ大きなストロークとパレットサイズ
- 高い早送り速度と切削送りで実加工時間を最大化
- コンパクトな主軸と短いピボットポイントにより5面アクセスが可能で、段取り回数と工程ばらつきを低減
- 自動パレット搬送・保管システムとの連携で長時間無人運転に対応
主な仕様（抜粋）
- A軸: 220° (-110° ~ +110°)
- C軸: 360°
- 主軸回転数: 33,000 rpm
- 主軸出力: 130 kW
- 早送り（X, Y, Z）: 65,000 mm/min (5,560 IPM)
- 切削送り（X, Y, Z）: 65,000 mm/min (5,560 IPM)
- パレット寸法: 8,000 × 2,300 mm (315.0 in × 90.6 in)
- 移動量 X × Y × Z: 8,200 mm × 2,500 mm × 650 mm (322.8 in × 98.4 in × 25.6 in)
- 最大ワーク寸法: 8,000 mm × 2,500 mm × 500 mm（制限あり）
- 最大積載質量: 5,000 kg (11,000 lbs)
- ATC容量: 120本
- ツール間時間: 13 s
- チップ間時間: 20 s
- 最大ツール長（HSK）: 305 mm (12.0 in)
- 最大ツール径: 100 mm (3.9 in)
- 最大ツール質量: 8 kg (17.6 lbs)
