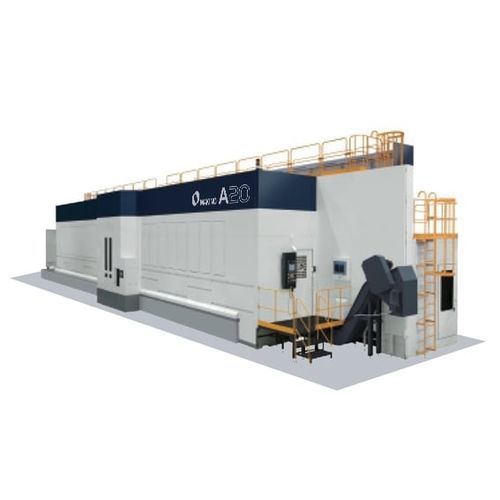

5軸マシニングセンタ MAG A12-MAG A20.H

横型アルミニウム用120ツール

概要
MAG A12‑MAG A20.H は、大型で複雑なアルミ単板部品の高生産性航空宇宙加工向けに設計された5軸横形マシニングセンターです。小型のMAG機に比べて長いストロークと大きなパレット容量を有し、高速・高出力の主軸と高速な軸動作を組み合わせて高い切削能力を実現します。

主な特長

• 33,000 rpm 主軸、130 kW の出力で高い切削除去速度を実現
• 大型航空部品加工に対応する拡張 X/Y/Z ストロークと大判パレット
• コンパクトな主軸と短いピボットにより五面アクセスが可能で段取り回数を低減
• 高い早送り速度および切削送りで主軸の加工稼働時間を最大化
• 自動パレット搬送・保管システムとの統合が可能で無人長時間運転に対応（オプション）

技術仕様

• パレット：最大 20,000 x 2,300 mm
• 軸移動 X/Y/Z：最大 20,200 / 2,500 / 650 mm
• A軸：220°（-110° ～ +110°）
• C軸：360°
• 主軸回転数：33,000 rpm
• 主軸出力：130 kW
• 早送り（X/Y/Z）：65,000 mm/min
• 切削送り（X/Y/Z）：65,000 mm/min
• 最大ワーク寸法：最大 20,000 x 2,300 x 500 mm（制限あり）
• 最大支持荷重：最大 10,500 kg
• ATC 容量：120 本
• ツール間時間（tool-to-tool）：13 秒
• チップ間時間（chip-to-chip）：20 秒
• 最大工具長（HSK）：305 mm
• 最大工具径：100 mm
• 最大工具重量：8 kg

関連事項
MAG A シリーズは、主軸の回転数・出力と高い軸ダイナミクスを組み合わせることで、高い加工稼働率を確保しつつ段取り回数と工程変動を低減する、迅速な精密輪郭加工を重視したプラットフォームです。

仕様（概要）

• パレット寸法：最大 20,000 x 2,300 mm
• 軸移動量：X 最大 20,200 mm；Y 最大 2,500 mm；Z 最大 650 mm
• A軸移動：220°（-110° ～ +110°）
• C軸移動：360°
• 主軸：33,000 rpm、130 kW
• 早送り / 切削送り：65,000 mm/min（X/Y/Z）
• ワーク許容寸法：最大 20,000 x 2,300 x 500 mm（制限あり）
• 最大支持荷重：10,500 kg
• ATC 容量：120 本；tool-to-tool 13 s；chip-to-chip 20 s
• 最大工具長（HSK）：305 mm；径：100 mm；重量：8 kg
