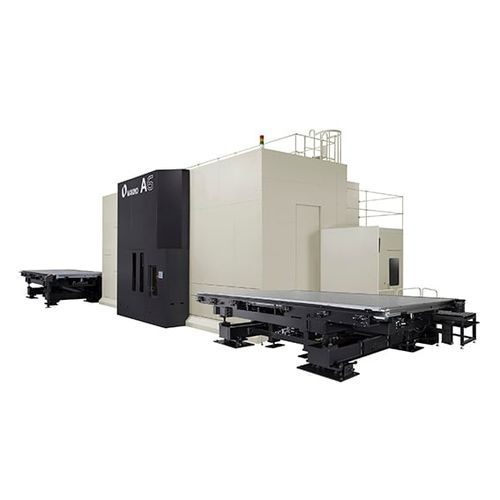

5軸マシニングセンタ MAG A6

横型アルミニウム用120ツール

概要
MAG A6 5軸横形マシニングセンタは、大形で複雑なアルミ単体部品の高生産性な航空宇宙加工のために設計されています。小型のMAGファミリ機に比べてストロークとパレットサイズを拡大し、高速高出力の主軸と機械の高速移動を組み合わせて切削除去性能を最大化します。

主な特長

• 大形で複雑なアルミ単体部品の航空宇宙加工向けに設計
• 33,000 rpm – 130 kW の主軸設計により高い切削除去率を実現
• コンパクトな主軸と短いピボットポイントにより5面加工アクセスが可能で、治具交換と工程変動を最小化
• 自動パレット搬送・保管システムと統合し、無人長時間運転に対応可能

技術仕様（メートル法）
A軸: 220° (-110° ~ +110°)
C軸: 360°
主軸回転数: 33,000 rpm
早送り: 65,000 mm/min (X, Y, Z)
切削送り速度: 65,000 mm/min (X, Y, Z)
最大ワーク: 6,000 mm x 2,200 mm x 500 mm (制限あり)
最大積載量: 5,000 kg
ATC容量: 120
工具間時間: 13 sec
チップ間時間: 20 sec
HSK最大工具長: 305 mm
最大工具径: 100 mm
最大工具重量: 8 kg

技術仕様（ヤード・ポンド法）
パレット: 236.0" x 78.7"
軸（例のストローク）: X: 244.1" Y: 86.6" Z: 25.6"
A軸: 220° (-110° ~ +110°)
C軸: 360°
主軸回転数: 33,000 rpm
早送り: 5,560 IPM (X, Y, Z)
切削送り速度: 5,560 IPM (X, Y, Z)
最大ワーク: 236" x 86.6" x 19.7" (制限あり)
最大積載量: 11,000 lbs
ATC容量: 120
工具間時間: 13 sec
チップ間時間: 20 sec
HSK最大工具長: 12.0"
最大工具径: 3.9"
最大工具重量: 17.6 lbs

注意事項
本機プラットフォームは、精密な高速輪郭加工能力を提供するとともに、切削中の主軸稼働率を最大化するよう設計されています。MAG Aシリーズは高主軸速度と高出力を重視し、大形部品の高切削除去量を必要とする航空宇宙用途に適した機械動特性を兼ね備えています。
