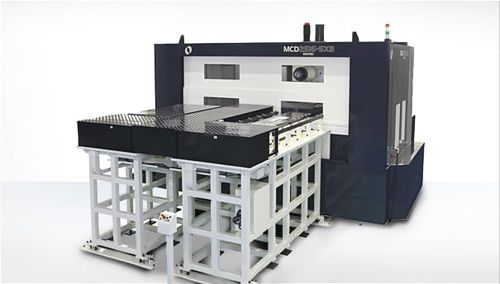

5軸マシニングセンタ MCD2516-5XB

横型16ツール120ツール

製品概要
MCD2516-5XBは、大型で複雑な航空機部品や産業部品の複数面インデックス加工および同時5軸加工に対応する5軸制御横形マシニングセンタです。大型ワークの高能率加工と高精度な位置決めを両立し、温度管理対策により安定した加工精度を確保します。

特長

• 標準主軸回転数：6,000 min-1（用途に応じて高回転スピンドルを選択可能）。
• 大物ワーク対応：最大寸法で約2,700 × 1,600 mm、最大搭載質量 約2,000 kg（構成により異なる）。
• 高精度：0.1 µm のスケールフィードバックによる位置決め。
• 温度対策：Makino Thermal Stabilizer を含む熱安定化対策、恒温チャンバ（オプション）あり。
• A軸/B軸：0.0001°のインデクシングで高精度な多面加工と同時5軸制御を実現。
• 大物ワークの多面インデックス加工に対応。
• ATC：標準30本（オプションで60、99、120本）。

寸法 / 能力（抜粋）
パレット：1800 × 1000 mm
X: 2500 mm、Y: 1600 mm、Z: 1300 mm
最大ワーク（例）：最大で約2700 × 1600 mm R（形状により制限あり。例: 2400 × 1100 × 790 mm のような構成あり）
最大積載質量：約2000 kg（≈4,400 lb）

注記

• 早送り（メートル表示）：16,000 mm/min。
• 切削送り（ページ記載値）：630 in/min（インペリアル表示）。
• 工具最大径（インペリアル表示）：11.81"。

仕様（技術データ）

• モデル：MCD2516-5XB
• 分類：5軸制御横形マシニングセンタ
• 主軸回転数：6,000 min-1（標準）
• パレット作業面：1800 × 1000 mm
• ストローク：X 2500 mm、Y 1600 mm、Z 1300 mm
• A軸：130°（−110°〜＋20°）
• B軸：±225°
• 工具収納本数：30（オプション：60、99、120）
• フィードバック & 精度：0.1 µm スケールフィードバック；A/B軸 0.0001° インデクシング
• 温度対策：Makino Thermal Stabilizer；恒温チャンバ（オプション）
