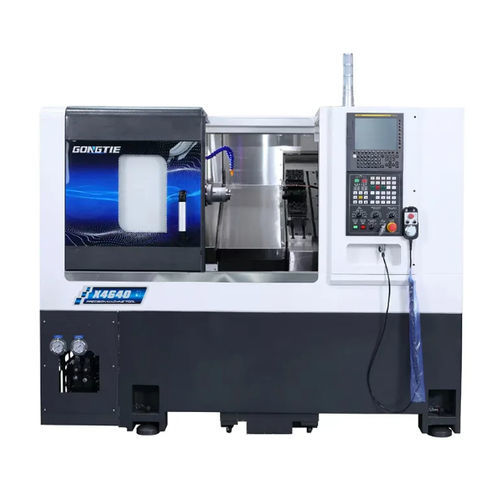

CNC旋盤 X4640横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-5
- 駆動システム
- ダイレクトドライブ
- 応用
- 自動車用, 航空宇宙用
- 性能
- 高速
- 直径
600 mm
(23.62 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
150 mm
(6 in)- 最大切削径
320 mm
(13 in)- 最大切断長
最少: 150 mm
(6 in)最大: 150 mm
(6 in)- 貫通穴のサイズ
46 mm
(2 in)- X軸
420 mm
(17 in)- Z軸
380 mm
(15 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
13.4 kW
(18.2 hp)- 最大トルク
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- 切削油の容量
40 l
(11 gal)- 全長
2,025 mm
(80 in)- 全幅
1,650 mm
(65 in)- 全高
2,000 mm
(79 in)- 重量
2,860 kg
(6,305 lb)
詳細
概要
X4640 はガングツール加工と中型部品の高精度旋削向けに設計された傾斜ベッドCNC旋盤です。HT300 鋳鉄傾斜ベッド、ビルトイン直結主軸、産業用コンポーネントを組み合わせ、連続生産と精度ある加工を実現します。
主な特徴
主要部品（概要）
標準構成
仕様
X4640 はガングツール加工と中型部品の高精度旋削向けに設計された傾斜ベッドCNC旋盤です。HT300 鋳鉄傾斜ベッド、ビルトイン直結主軸、産業用コンポーネントを組み合わせ、連続生産と精度ある加工を実現します。
主な特徴
- HT300 鋳鉄傾斜ベッドによる剛性と振動減衰。
- SYNTEC 22TA CNC システム（マルチマシン機能、簡易プログラミング）。
- NTN 3+2 ベアリング配置のビルトイン直結主軸による高速安定性と高精度位置決め。
- PMI C3 等級ボールねじおよびPMI 30 mm ローラーガイドによる高精度送りと繰返し精度。
- 6インチ空心3爪油圧チャックまたは油圧コレット。直接潤滑による安定した把握精度。
- Seven Ocean 40 L 油圧ユニットおよび2 L 自動潤滑システムで連続運転を支援。
- Luikar 2V-30 ポンプと120 L タンク、ろ過による冷却・洗浄。
- Schneider 低圧コンポーネント搭載の電気盤、内部熱交換器、密閉ステンレス内柵とフルカバーで安全と清潔を確保。
主要部品（概要）
- ベッド：HT300 鋳鉄一体成形の傾斜ベッド、高温焼付塗装。
- CNC：SYNTEC 22TA コントローラ―、滑らかで精確な制御と簡易プログラミング。
- 主軸：A2-5 型直結主軸（モーター内蔵）、剛性と重切削対応。
- コレット & チャック：6" 空心油圧3爪チャックまたは油圧コレット、焼入れ研削された接触面。
- ガイド & ねじ：PMI 30 mm ローラーガイドとPMI 3210 C3 ボールねじ（油潤滑）。
- ベアリング：NACHI 製ベアリングで長寿命と精度を支援。
- 油圧系：Seven Ocean 40 L（1.5 kW）で主軸シリンダー、チャック、尾台を駆動。
- 潤滑：Ishan 2 L 自動循環潤滑でガイドとねじを保護。
- 冷却・清掃：Luikar 2V-30 ポンプと120 L タンク、ろ過装置で冷却液供給と切粉除去。
- 電気盤：Schneider コンポーネント、熱交換器、インターロック装置。
標準構成
- 機械本体：水平傾斜ベッド HT300 鋳鉄 — 数量 1。
- CNC：SYNTEC 22TA — 数量 1。
- 主軸：ビルトイン直結電動主軸 13.4 kW — 数量 1。
- X/Z ボールねじ：PMI 3210 C3 — 数量 1。
- X/Z モーター：AM8 1.7 kW — 数量 1。
- ボールねじ軸受：NACHI — 数量 1。
- 主軸構造：前側3個＋後側2個の独立主軸 — 数量 1。
- ガイド：PMI 30 mm ローラーガイド — 数量 4。
- チャック：油圧コレット — 数量 1。
- 油圧回転シリンダー：646 — 数量 1。
- 熱交換器：Xinfu — 数量 1。
- 油圧システム：Seven Ocean 40 L、1.5 kW — 数量 1。
- 潤滑：Ishan 2 L — 数量 1。
- 冷却システム：Luikar 2V-30、揚程15 m — 数量 1。
- 水タンク：120 L — 数量 1。
- 低圧電気部品：Schneider — 数量 1。
- 内柵：ステンレス完全密閉 — 数量 1。
- 機械カバー：フルカバー — 数量 1。
- 工具箱：工具キット（箱入り）— 数量 1。
仕様
- 最大旋回径（床上）：Φ600 mm
- 最大加工径：Φ320 mm
- 最大加工長さ：150 mm
- X軸移動量：420 mm
- Z軸移動量：380 mm
- 主軸構造：前3点＋後2点の独立主軸
- 主軸鼻端：A2-5
- 油圧シリンダー：646
- 主軸貫通穴：56 mm
- 最大バー容量（内径）：46 mm
- 主軸出力：13.4 kW
- 主軸回転数範囲：0–5000 rpm
- 主軸トルク：64 / 120 N·m
- サーボ送り出力：1.7 kW
- 油圧チャック種類：コレット
- X/Z 早送り：20 m/min
- X/Z 繰返し精度：0.005 mm
- 油圧タンク容量：40 L
- 油圧モーター出力：1.5 kW
- 潤滑容量：2 L
- 機械総電力：18 kW
- 外形寸法（L x W x H）：2025 x 1650 x 2000 mm
- 総重量：2860 kg
- 保証：12ヶ月
