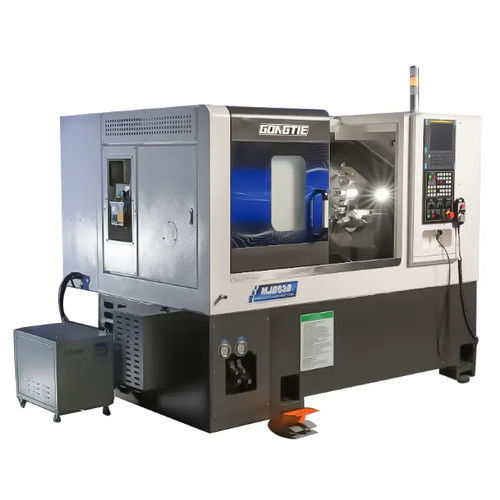

CNC旋盤 MJ0630横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル数
- 2 リード
- スピンドル
- A2-5
- ツールステーション数
- 12ツールステーション, 4ツール, 8ツール
- 駆動システム
- ダイレクトドライブ
- 応用
- 金属用, 自動車用, 航空宇宙用, 生産用
- 性能
- 高精度, 高剛性
- 複合機能
- ミリング
- オプションとアクセサリー
- 自動搬入・搬出, ガントリローダー付き, ガントリーロボット付き, バーフィーダー付き
- 直径
650 mm
(25.59 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
300 mm
(12 in)- 最大切削径
320 mm
(13 in)- 貫通穴のサイズ
35 mm, 45 mm
(1 in, 2 in)- X軸
185 mm
(7 in)- Z軸
351 mm
(14 in)- 早送り速度X
20 mm/min
(0 in/s)- 早送り速度Z
20 m/min
- 定格出力
13.4 kW
(18.2 hp)- 最大トルク
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- 切削油の容量
40 l
(11 gal)- 全長
1,985 mm
(78 in)- 全幅
1,668 mm
(66 in)- 全高
1,988 mm
(78 in)- 重量
2,980 kg
(6,570 lb)
詳細
MJ0630は、直結主軸と高剛性の構造を組み合わせた高精度傾斜ベッドCNC旋盤で、剛性の高い安定した旋削と、オプションのサブスピンドルによる二段階加工に対応します。12ポジションのサーボタレットを備え、生産向けの要求の高い旋削加工に適しています。
主な特長
機械構成・主要部品
オプション・自動化
適用分野
仕様 / 技術データ
主な特長
- 直結主軸により安定したトルク、低振動、素早い加速を実現。
- カスタム12ポジションサーボタレットにより高速工具切替と重切削に対応。
- 高剛性ボックスガイド方式のキャリッジ（リニアガイドはオプション）で振動耐性と加工安定性を確保。
- 標準で油圧センタ（テールストック）を装備。プログラム可能な油圧センタやサブスピンドルはオプションで、二段階加工や段取り性向上を実現。
- 6インチ油圧中空3爪チャック、直接給油、焼入れ研削済み接触面。
機械構成・主要部品
- ベッド：HT300鋳鉄一体構造、ワーク全載荷に対応、切りくず排出と防振を考慮した設計。高温焼付塗装仕上げ。
- CNC：標準Syntec 22TA。用途に応じてFANUCまたはSIEMENSを選択可能。
- 主軸：同期モータ内蔵スピンドル、NSK/NTN P4 ベアリング、A2-5 ノーズ、油冷設計で連続トルクと低振動を提供。
- タレット：高剛性12ステーションサーボタレット、精密旋削および重切削に対応。
- ガイド：PMI 35 mm ローラーガイド（リニアガイドはオプション）で高荷重に耐え、正確な送りを実現。
- ボールねじ：X/Z軸用PMI 3210（C3）、油潤滑・冷却、3.0 kWサーボ駆動。
- 油圧・潤滑：Seven Ocean（40L）油圧ステーション、Ishan 2L 循環潤滑システム。
- 冷却・清浄：2V-30 冷却ポンプ、大容量タンク、多段フィルターによる冷却と切りくず処理。
- 電装：安全インターロック付き電装キャビネット、熱交換器搭載、低圧部品はSchneider採用。
オプション・自動化
- SIEMENS 828DまたはFANUC 0i TFコントローラ（オプション）。
- ライブツール（駆動工具）、C軸インデックス、インデックスチャック、油圧コレットや各種チャック。
- 自動化：ロボットアーム、ガントリーロボットによる搭載／取卸し、バーフィーダー、部品回収装置、切りくずコンベヤ、スイングトレイ給餌、ガントリー搬送。
- 周辺機器：ブロー、ハイプレッシャークーラント、自動計測システム、工具計測、オートドア、オイルミストコレクタ、フットスイッチ、水ガン。
適用分野
- 一般機械、化自動車部品、精密部品、電子機器（3C）、冷凍機器、航空宇宙など、高剛性と高精度を要する旋削加工分野。
仕様 / 技術データ
- 型番: MJ0630
- 最大スイング径（ベッド上）: 650 mm
- 最大旋削径: 320 mm
- 最大旋削長: 300 mm
- X軸ストローク: 185 mm
- Z軸ストローク: 351 mm
- テールストック移動量: 270 mm
- テールストック芯押しロッド行程: 100 mm
- スピンドルノーズ: A2-5
- 油圧チャック寸法: 6インチ
- スピンドル穴径: 56 mm
- 最大バー能力（内/外）: 45 / 35 mm
- スピンドルモータ出力: 13.4 kW
- スピンドル最大回転数: 0–5000 r/min
- スピンドル定格トルク / 最大トルク: 64 / 120 N·m
- X/Z軸早送り（G0）: 20 m/min
- 標準工具数（ツールホルダ）: 4（工具シャンク 25 mm）
- ボーリング工具ホルダ内径: φ40 mm
- オプションタレットセンター高さ: 100 mm（背面）
- 工具数（オプション）: 8点
- X/Z軸繰返し精度: 0.003 mm
- 油圧タンク容量: 40 L
- 機械定格消費電力: 23 kW
- 外形寸法（L x W x H）: 1985 x 1668 x 1988 mm
- 総重量: 2980 kg
- 保証: 18か月
