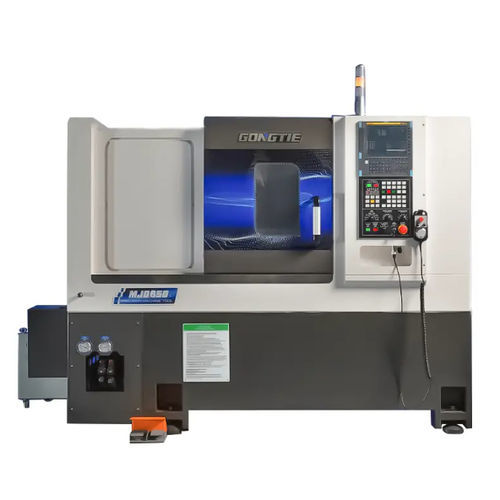

CNC旋盤 MJ0650横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル数
- 2 リード
- スピンドル
- A2-5
- ツールステーション数
- 12ツールステーション
- 駆動システム
- サーボモータ, ダイレクトドライブ
- 応用
- 自動車用, 航空宇宙用, 生産用
- 性能
- 高精度, 高性能, 高剛性
- オプションとアクセサリー
- 自動搬入・搬出, ガントリローダー付き, ガントリーロボット付き, バーフィーダー付き
- 直径
650 mm
(25.59 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
500 mm
(20 in)- 最大切削径
320 mm
(13 in)- 最大切断長
最少: 500 mm
(20 in)最大: 500 mm
(20 in)- 貫通穴のサイズ
35 mm, 45 mm
(1 in, 2 in)- X軸
185 mm
(7 in)- Z軸
556 mm
(22 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
13.4 kW
(18.2 hp)- 最大トルク
64 Nm, 120 Nm
(47 ft.lb, 89 ft.lb)- 切削油の容量
40 l
(11 gal)- 全長
2,261 mm
(89 in)- 全幅
1,668 mm
(66 in)- 全高
1,988 mm
(78 in)- 重量
3,180 kg
(7,011 lb)
詳細
MJ0650は、高剛性、安定性、柔軟なコンフィギュレーションを実現した高精度スラントベッドCNC旋盤で、サーボタレットとオプションのサブスピンドルまたはプログラム可能な油圧心押台により、多工程加工が可能です。
主な特長安定したトルク、低振動、高速加減速を実現する高性能ダイレクトドライブスピンドル 重切削や迅速な工具交換に適した、カスタマイズされた高剛性12ステーションサーボタレット 安定した正確な加工を実現する高剛性ボックスガイドウェイキャリッジ（リニアガイドはオプション）。 油圧心押台を標準装備。オプションでプログラム可能な油圧心押台またはサブ主軸により、1台の機械で2工程（仕上げ）加工が可能。 剛性と安定性を重視した設計（ダイレクトドライブ主軸＋ボックスガイドウェイキャリッジ）により、正確で再現性の高い結果を実現。
標準構成 旋盤ベッド：水平スラントベッド、HT300鋳鉄（中国）-数量：1 CNC システム：Syntec（台湾） - 数量: 11 サーボモーター：Syntec（台湾） - Qty：1 主軸：Gongtie電動スピンドル（中国） - Qty：1 スピンドル駆動モーター：1 スピンドルコーダー：1 スピンドルベアリング：5 スピンドル冷却システム：Xinfu（中国） - 数量：11 スクリュー：2 ガイドウェイ：PMI 35リニアガイドウェイ（台湾） - Qty：4 軸モーター：Syntec AM11（台湾）-数量：2 油圧システム：セブンオーシャン（台湾）-数量：1 油圧システム：Syntec AM11（台湾1 潤滑システム：石山（台湾） - 入数：11 冷却システム：Luikar（台湾） - 入数：11 ツールボックス：Gongtie（中国） - Qty：1 低圧電気系統：シュナイダー（フランス）-数量：11
利用可能なオプションとアクセサリーオプションのCNCコントローラー：SIEMENS 828D または FANUC 0i TF. 一般的なオプションアクセサリー：エアブロー、ライブツーリング、アームロボット、C軸（インデックス）、インデックスチャック、バーフィーダー、ガントリーロボットローディング＆アンローディング、カッター、パーツキャッチャー、自動測定システム、自動ドア、チップコンベア、自動半径補正、エアガン、オイルミストコレクター、高圧クーラントシステム、ウォーターガン、工具測定システム、油圧コレットまたはチャック、フットスイッチ、ドアロックスイッチ
オートメーションガントリー・システム ロボット・ハンドリング・システム ガントリー・ローディング・システム
アプリケーション一般機械 自動車産業 繊維機械 電子機器 精密機械 冷却産業 3C工業部品加工（家電部品） 航空宇宙
特徴・仕様Max.ベッド上のスイング直径（mm）：650 最大。回転直径（mm）：320 最大旋削長(mm): 320 Max.旋削長(mm)：500 X：500 X軸移動（mm）：185 Z軸移動量（mm）：556 テールストックトラベル（mm）：470 テールストッククイル移動量（mm）：100 スピンドルノーズサイズ：A2-5 油圧チャックサイズ（インチ）：6 スピンドル内径（mm）：56 最大バー容量（内側/外側バー容量（内側/外側）（mm）：45/35 スピンドルモーター出力（kW）： 13.4 スピンドル最高回転数（r/min）：4速度（r/min）：0-5000 主軸定格トルク/最大トルク（N・m）：0.トルク（N-m）：64 / 120 X/Z軸早送り（G0）（m/min）：20 ツールホルダー数量（個）：4 ツールシャンクサイズ（mm）：25 Boring Tool Holder ID (mm): φ40 Optional Turret Center Height: 100 (backside) Tools Quantity (pieces)：8 X/Z軸の繰り返し精度（mm）： 0.003 油圧タンク容量（L）：40 機械全負荷出力（kW）：23 寸法（L×W×H）（mm）：2261 x 1668 x 1988 機械総重量（kg）：3180 保証（月）：18 MOQ（セット）：1
---
