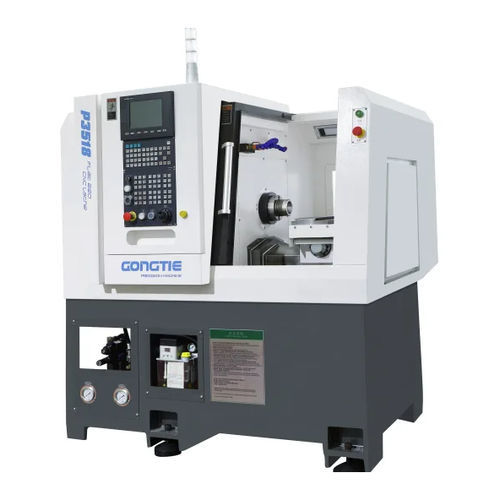

CNC旋盤 P3518横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- スピンドル
- A2-5
- 駆動システム
- ダイレクトドライブ
- 応用
- 小部品製造
- 性能
- 高精度
- 複合機能
- ミリング
- オプションとアクセサリー
- バーフィーダー付き
- 直径
360 mm
(14.17 in)- 回転速度
6,000 rpm
(37,699.112 rad.min-1)- パーツの長さ
100 mm
(4 in)- 最大切削径
100 mm
(4 in)- 貫通穴のサイズ
25 mm, 35 mm
(1 in, 1 in)- X軸
320 mm
(13 in)- Z軸
175 mm
(7 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
8.5 kW
(11.6 hp)- 最大トルク
22 Nm, 76 Nm
(16 ft.lb, 56 ft.lb)- 切削油の容量
38 l
(10 gal)- 全長
1,595 mm
(63 in)- 全幅
1,428 mm
(56 in)- 全高
1,700 mm
(67 in)- 重量
1,600 kg
(3,527 lb)
詳細
概要
主要コンポーネントと特長
仕様
標準構成とオプション
- P3518は小型部品の高精度加工向けに設計された平ベッドCNC旋盤で、剛性・熱安定性・自動化ラインへの組み込みを想定しています。
- 標準制御: Syntec 22TA（FANUCまたはSIEMENSはオプション）。
主要コンポーネントと特長
- HT300鋳鉄製ベッド（耐熱塗装）により高い剛性と振動減衰を確保。
- 油冷式のダイレクトドライブ同期スピンドルは定トルク、低振動、高精度位置決めを実現（スピンドル穴径 φ48 mm、スピンドル鼻 A2-5）。
- 小物の旋削・旋削フライスに対応する5ポジションのガンゲ工具ホルダ。
- PMI製ボールねじおよびリニアガイド（C3相当）により高精度の送りと位置決め。
- 締付用の油圧システムおよび外部油圧ユニット（Seven Ocean）；油圧タンク20 L。
- 前方オイル給油（2 L）と38 L冷却水タンク・ポンプによる切削工具の冷却および切りくず排出。
- 低圧電装はSchneider製を採用、制御盤は空調装備で熱保護。
- フルカバー構造と内部フェンスにより安全性と作業場の清潔性を確保。
仕様
- 型式: P3518
- ベッド上最大旋回径: 360 mm
- 最大旋削径: 100 mm
- 最大旋削長さ: 100 mm
- 主軸〜工具テーブル中心高: 50 mm
- 主軸〜床面中心高: 約1080 mm
- X軸ストローク: 320 mm
- Z軸ストローク: 175 mm
- 主軸鼻: A2-5
- 油圧チャック/クランプ: 35
- 主軸穴径: 48 mm
- 最大バー対応径（内/外）: 35 / 25 mm
- 主軸モータ出力: 8.5 kW
- 主軸定格最大回転数: 6000 rpm
- 主軸定格最大トルク: 22 / 76 N·m
- X/Z軸早送り（G0）: 20 m/min
- 工具ポジション数: 5
- 工具シャンク径: 16 mm
- 穴あけ工具用ホルダ: φ20 mm
- X/Z軸繰返し精度: 0.003 mm
- 冷却タンク容量: 38 L
- 油圧タンク容量: 20 L
- 機械消費電力（定格）: 12 kW
- 外形寸法（L×W×H）: 1595 × 1428 × 1700 mm
- 総重量: 1600 kg
- 保証期間: 18か月
標準構成とオプション
- 標準: HT300ベッド、Syntec CNC、Syntec AM3サーボ、モータライズドスピンドル、PMIボールねじ・リニアガイド、Seven Ocean油圧、オート潤滑、冷却ポンプ・タンク、Schneider電装。
- オプション: FANUCまたはSIEMENS CNC、主軸ベアリング仕様、油圧チャック、バー供給/ワークハンドリング用の自動化インターフェース、カスタム工具構成。
