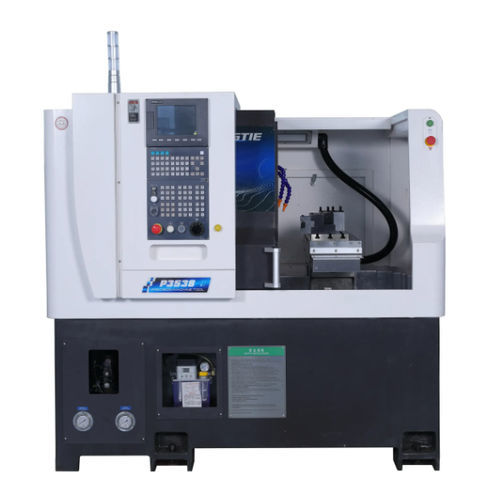

CNC旋盤 P3538

横型2軸平台

P3538は、重切削やギャングツールを使用した多工程旋削フライス加工用に設計された高精度フラットベッドCNC旋盤です。電動主軸、Syntec CNC制御、高級輸入部品を統合し、小物から中物部品の安定した高精度生産を実現します。 概要/主な特長

剛性と振動減衰のためのHT300鋳造機械本体

Syntec 22TA CNCシステム（FANUCまたはSIEMENSオプション）

高速、一定トルク、および防振性能のためのオイルクーラー付きビルトインダイレクトモータライズド同期スピンドル

ターニングおよびフライス加工をサポートする油圧コレット/チャッククランプおよびギャングツールホルダー。

PMIボールねじおよびリニアガイドウェイによる精密な送りおよび位置決め

質の高い補助システム：油圧ステーション（セブンオーシャン）、潤滑および冷却システム、シュナイダー電気部品

フルインナーフェンスおよび完全に密閉された機械カバーによる安全性と切り屑の制御

。 機械部品（詳細）

• 旋盤ベッド：水平機用フラットベッドタイプ。材質：高剛性鋳鉄HT300。高温焼付ニス塗装。
• CNCシステム: Syntec 22TA CNC、オールインワン駆動、プログラムおよび操作が簡単です。
• スピンドル: 内蔵同期モータスピンドル（電動スピンドル）。スピンドルベアリング：P4グレード（NTN / KOYO）。スピンドルノーズA2-5、スピンドル内径48mm。
• コレットとチャック: 加工方法に応じて油圧コレットまたはチャックを選択できます。油圧クランプによる確実なワーク保持。ギャングツールホルダーとライブツールは、旋削加工とフライス加工を同時に行うことができます。
• ガイドウェイ＆スクリュー：ご要望に応じてツーリングレイアウトをカスタマイズ可能：φ25mmシャフト、8mmリードのPMI（台湾）高精度リニアガイドウェイと2510ボールねじ（C3グレード）。
• 電気ボックス: 機械運動用のSyntec製ドライブ、Schneider製低電圧電気部品、電気ボックスを冷却する電気キャビネット空調。FANUCまたはSIEMENSオプション。
• 油圧システム：クランピング、心押台およびチャック操作用の油圧タンクを備えたセブンオーシャン油圧ステーション（台湾）
• 潤滑および冷却：オイルセパレーターを備えたガイドウェイおよびスクリュー用の2L潤滑システム（Ishan）、クーラントおよびチップフラッシング用の揚水ポンプ、周期的なクーラント供給用の冷却タンク。スピンドルクーラントシステム（Xinfu）

。 オプションと自動化

利用可能なオプションアクセサリー：ライブツール、C軸割り出し、割り出しチャック、バーフィーダー、アームロボット、ガントリーロボットローディング/アンローディング、パーツキャッチャー、チップコンベア、自動測定システム、工具測定システム、高圧クーラント、オイルミストコレクター、ドアロックスイッチ、フットスイッチ、自動ドア、自動半径補正など

。 特徴/仕様 テクニック

モデル：P3538

最大。ベッド上のスイング直径：360 mm

Max.最大回転直径：100 mm

最大回転長さ：100 mm

Max.旋削長：100 mm

主軸からツールテーブルまでの中心高さ：50 mm

主軸から研磨面までの中心高さ: 約1080 mm

X軸移動量: 320 mm

Z軸移動量: 415 mm

主軸ノーズサイズ: 2-5mm：A2-5

油圧クランプ（コレット）：35（コレットサイズ）

スピンドル内径：48 mm

Max.バー容量（内側/外側）：35 / 25 mm

Spindle Motor Power: 8.5 kW

Spindle Max Speed: 6000 r/min

Spindle Max Torque: 84 N-m

X/Z Axis Rapid Traverse (G0)：20m/分

ツールホルダー数量：5個（ギャングツールホルダー）

ツールシャンクサイズ：16mm

ボーリングツールホルダー：φ20mm

X/Z軸繰り返し精度：0.003mm

冷却タンク容量：42L

油圧タンク容量：20L

機械全負荷出力：12kW

寸法（長さ×幅×高さ）：1795×1428×1700mm

機械総重量：1705kg

保証期間：18ヶ月

---
