CNC旋盤 MJ0830横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション
- 駆動システム
- ダイレクトドライブ
- 応用
- 金属用, 自動車用, シャフトおよび軸式部品加工用, 航空宇宙用
- 性能
- 高精度, 高性能, 高剛性
- 複合機能
- ミリング, ねじ切り
- オプションとアクセサリー
- ガントリローダー付き, ガントリーロボット付き, バーフィーダー付き
- 直径
650 mm
(25.59 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 4,500 rpm
(28,274.334 rad.min-1)- パーツの長さ
300 mm
(12 in)- 最大切削径
320 mm
(13 in)- 貫通穴のサイズ
40 mm, 54 mm
(2 in, 2 in)- X軸
185 mm
(7 in)- Z軸
351 mm
(14 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
15 kW
(20.4 hp)- 最大トルク
270 Nm
(199 ft.lb)- 切削油の容量
40 l
(11 gal)- 全長
1,985 mm
(78 in)- 全幅
1,668 mm
(66 in)- 全高
1,988 mm
(78 in)- 重量
3,280 kg
(7,231 lb)
詳細

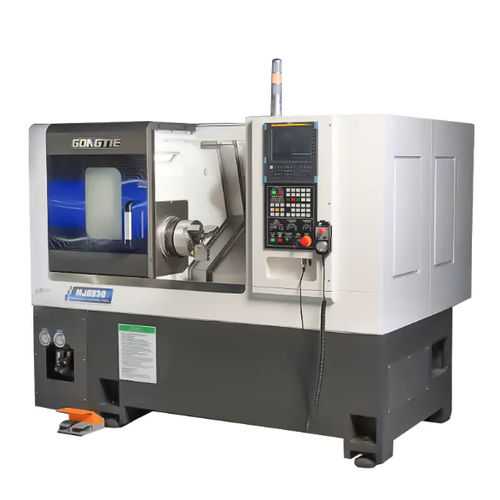

MJ0830は、12ステーションのサーボタレットと15 kW直結主軸（鼻端A2-6）を備えた傾斜ベッドCNC旋盤です。剛性、低振動、加工精度を重視して設計されており、オートメーションや補助装置を追加して一台で二段階加工を実現できます。
主要なポイント
主な構成要素と機能
利用可能なオプション / 付属品
標準構成（抜粋）
用途
仕様 / 技術データ
主要なポイント
- 高性能直結主軸：一定トルクと低振動を提供。
- 始動/停止や回転数変化への迅速な応答で安定した切削を実現。
- 12ステーションの高剛性サーボタレット：高速インデックスと重切削に対応。
- 高剛性ボックスガイドのカート；リニアガイドはオプションで選択可能。
- 標準で油圧センタ（テールストック）装備；プログラム可能な油圧センタまたはサブスピンドルはオプション。
- バー材給送機、ロボット、ガントリーシステムなどの自動化統合に対応。
主な構成要素と機能
- ベッド：HT300鋳鉄の一体成形スラントベッドにより高剛性、安定支持、効率的な切りくず排出を実現。
- CNCシステム：標準はSyntec 22TA。FANUCまたはSIEMENSも選択可能。
- 主軸：内蔵モータ式同期主軸、NSK/NTN P4ベアリング、油冷、一定トルク。
- チャック：8インチ油圧中空チャック、3爪、最大把握径210 mm、焼入研削面、直接潤滑。
- タレット：12ステーションサーボタレット、中心高100 mm（構成により変更可）、駆動工具対応。
- テールストック：油圧テールストック（MT4）、芯押し最大行程100 mm；プログラム可能オプションあり。
- ガイド＆ボールねじ：PMI 35 mmローラーガイドとPMI 3210（X/Z）C3ボールねじ、油潤滑で高速送りと長寿命を実現。
- 冷却・清浄：2V-30ポンプ、大容量タンクとろ過システムを備え冷却と切りくず処理を支援。
- 電気・油圧系：Schneider低圧部品、Seven Ocean油圧ステーション（40 L）、循環潤滑のIshanシステムを含む。
利用可能なオプション / 付属品
- SIEMENS 828D または FANUC 0i TF CNCコントローラ。
- ライブツール（駆動工具）、C軸インデックス、インデックスチャック。
- サブスピンドル、プログラム可能な油圧テールストック。
- バー材給送機、前後給送、スイングトレイ給送。
- ロボット統合：ロボットアーム、ガントリー搬送システム。
- 自動測定システム、工具測定器、部品キャッチャー、チップコンベヤ、オイルミストコレクタ、高圧冷却。
- 自動ドア、ドアロックスイッチ、フットスイッチ等の周辺機器。
標準構成（抜粋）
- ベッド：Slant horizontal HT300 鋳鉄 — 中国 — 数量: 1
- CNCシステム：Syntec 22TA — 台湾 — 数量: 1
- サーボモータ：Syntec — 台湾 — 数量: 1
- 主軸：Gongtie モータライズドスピンドル — 中国 — 数量: 1
- スピンドル駆動モータ：Syntec SMH シリーズ — 台湾 — 数量: 1
- スピンドルエンコーダ：Syntec — 台湾 — 数量: 1
- スピンドルベアリング：NTN — 日本 — 数量: 5
- スピンドル冷却システム：Xinfu — 中国 — 数量: 1
- ボールねじ：PMI 3210 — 台湾 — 数量: 2
- ガイドウェイ：PMI35 ローラーリニアガイド — 台湾 — 数量: 4
- 軸用モータ：Syntec AM11 — 台湾 — 数量: 2
- 油圧システム：Seven Ocean — 台湾 — 数量: 1
- 潤滑システム：Ishan — 台湾 — 数量: 1
- 冷却システム：Luikar — 台湾 — 数量: 1
- ツールボックス：Gongtie — 中国 — 数量: 1
- 低圧電装品：Schneider — フランス — 数量: 1
用途
- 自動車、汎用機械、電子機器、航空宇宙、精密機器などの軸物や中型精密部品の旋削加工。
仕様 / 技術データ
- 型式: MJ0830
- 最大旋回径（ベッド上）(mm): 650
- 最大旋削径 (mm): 320
- 最大旋削長さ (mm): 300
- X軸移動量 (mm): 185
- Z軸移動量 (mm): 351
- センターレスト移動量 (mm): 270
- センタースリーブ移動量 (mm): 100
- スピンドル鼻端寸法: A2-6
- 油圧チャックサイズ (inch): 8
- スピンドル穴径 (mm): 66
- 最大バー能力 (内/外) (mm): 54 / 40
- スピンドル出力 (kW): 15
- スピンドル最高回転数 (r/min): 0 - 4500
- スピンドル定格トルク / 最大トルク (N·m): 95.5 / 270
- X/Z 軸早送り (G0) (m/min): 20
- 工具ホルダ数量 (pcs): 4 (標準)
- 工具シャンク寸法 (mm): 25
- ボーリングツールホルダ ID (mm): φ40
- オプションタレット中心高 (mm): 100 (後側)
- 工具数量 (pcs): 8 (構成による)
- X/Z 軸繰返し精度 (mm): 0.003
- 油圧タンク容量 (L): 40
- 機械定格消費電力 (kW): 23
- 外形寸法 (L x W x H) (mm): 1985 x 1668 x 1988
- 総重量 (kg): 3280
- 保証期間 (月): 18
