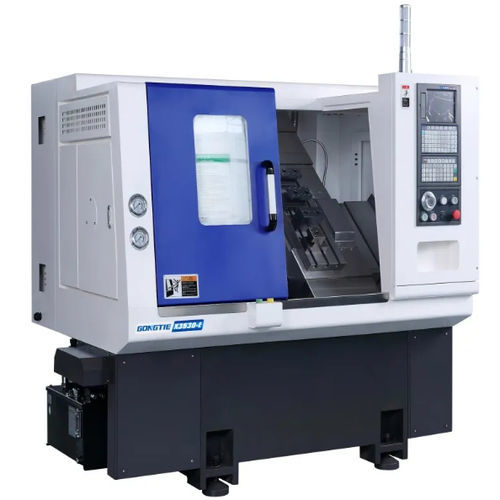

CNC旋盤 X3530-E横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-5
- 駆動システム
- ベルトドライブ
- 応用
- 自動車用, 小部品製造, 航空宇宙用
- 性能
- 高精度
- 複合機能
- ミリング
- 直径
420 mm
(16.54 in)- 回転速度
3,500 rpm
(21,991.149 rad.min-1)- パーツの長さ
120 mm
(5 in)- 最大切削径
100 mm
(4 in)- X軸
350 mm
(14 in)- Z軸
300 mm
(12 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
5.5 kW
(7.5 hp)- 最大トルク
47 Nm
(35 ft.lb)- 切削油の容量
38 l
(10 gal)- 全長
1,800 mm
(71 in)- 全幅
1,450 mm
(57 in)- 全高
1,610 mm
(63 in)- 重量
1,760 kg
(3,880 lb)
詳細
概要
X3530-Eは回転システムを統合した傾斜ベッドCNC旋盤で、小〜中型部品の旋削および旋削フライス加工を目的に設計されています。45°の傾斜ベッド、HT300鋳鉄構造、ベルト駆動主軸を備え、産業用途の基本的な加工要件における剛性とトルクのバランスを提供します。
主な特徴
機械部品 / コンポーネント
標準構成（概要）
適用分野
仕様 / 技術データ
X3530-Eは回転システムを統合した傾斜ベッドCNC旋盤で、小〜中型部品の旋削および旋削フライス加工を目的に設計されています。45°の傾斜ベッド、HT300鋳鉄構造、ベルト駆動主軸を備え、産業用途の基本的な加工要件における剛性とトルクのバランスを提供します。
主な特徴
- HT300鋳鉄製45°傾斜ベッドにより高い剛性と効率的な切りくず排出を実現。
- SYNTEC 7TA CNCを標準搭載（オプションでFANUCまたはSIEMENS選択可）。
- ベルトスピンドル：5.5 kW、最大3500 rpm。プーリー比でトルク増加可能。3+2構造の軸受（CSC 7013/7015）。
- PMI C3等級のボールねじおよびCSK H等級のローラーガイドによる高精度な送りと位置決め。
- 油圧チャック／油圧コレットでのワーククランプ対応。
- チャックとシリンダ用の国内製油圧ユニット（50 L、0.75 kW）。
- ガイドとねじ用の2 L潤滑システム（オイルセパレータ含む）。
- 冷却および切りくず処理：給水ポンプと38 L冷却液タンク（仕様資料に基づく）；主軸冷却システム装備。
- 電装品はDELIXI製の構成、制御用ドライバはSyntec（必要に応じてFANUC/SIEMENS選択）。
- 安全のための内部フェンスと完全閉鎖式カバーを装備。
機械部品 / コンポーネント
- ベッド：HT300鋳鉄製傾斜ベッドを一体鋳造、耐熱着色塗装。高剛性、振動減衰、切りくず搬出性を重視した設計。
- CNCシステム：Syntec 7TAオールインワン。自動化要件に応じてFANUCまたはSIEMENSを選択可能。
- 主軸：A2-5ネジ、内径48 mm、油冷式ベルト駆動主軸。5.5 kW、0–3500 rpm、CSC軸受と3+2配置により安定したトルクと低振動を実現。
- コレット＆チャック：油圧式クランプ。ガングツールホルダ（5ポジション）と側面ライブツール1基。工具配置はカスタマイズ可能。
- ガイド & ねじ：PMI（台湾）製ボールねじ（2508 φ25 mm、ピッチ8 mm）およびCSKローラーガイド（25 mmブロック）、AM3駆動。
- 電装箱：Syntec軸ドライバ、DELIXI電装部品、電装箱用空調装置を装備。
- 油圧システム：国内/Taiwan部品を使用した油圧ユニット（50 L、0.75 kW）。
- 潤滑 & 冷却：2 L潤滑ユニット、給水ポンプと38 Lタンクによる冷却循環、主軸冷却含む。
標準構成（概要）
- ベッド：HT300鋳鉄傾斜ベッド。
- CNCシステム：Syntec 7TA（1セット）。
- サーボ/軸駆動 & 主軸駆動：Syntecコンポーネント。
- 主軸：ベルトスピンドル（1セット）、Syntec主軸モータ搭載。
- ねじ & ガイド：PMIねじ（2本）、CSKガイド（4本）。
- 油圧システム：Xingyuan（1セット）。
- 含まれる項目：回転式ライブツール、Tongshi潤滑システム、主軸冷却システム、フルガード。
適用分野
- 汎用加工、自動車部品、繊維機械部品、電子機器部品、精密機械、冷凍機器産業、3C部品加工など、旋削・旋削フライス加工を必要とする工業用途。
仕様 / 技術データ
- 型式：X3530-E
- 最大旋回径（ベッド上）：420 mm
- 最大旋削径：100 mm
- 最大旋削長さ：120 mm
- X軸移動量：350 mm
- Z軸移動量：300 mm
- 主軸ネジ型：A2-5
- 主軸穴径：48 mm
- シリンダ穴径：36 mm
- 主軸モータ出力：5.5 kW
- 主軸回転数（定格/最大）：3500 r/min
- 主軸トルク（定格/最大）：34 / 47 N·m
- 工具数：5 本
- ボーリング工具ホルダ：φ20 mm
- 早送り X / Z：20 / 20 m/min
- 軸の繰り返し精度：0.005 mm
- 機械定格消費電力：8 kW
- 外形寸法（L x W x H）：1800 x 1450 x 1610 mm
- 総重量：1760 kg
- 油圧シリンダ：536（仕様表参照）
- シリンダ穴径：36 mm
- 保証：12ヶ月
