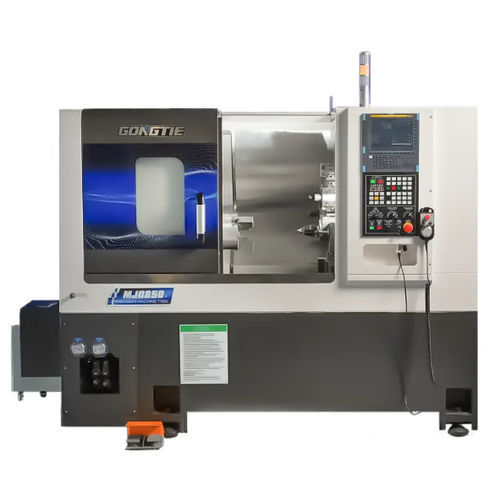

CNC旋盤 MJ0850横型傾斜台A2-6
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 構造
- 傾斜台
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション, 8ツール
- 駆動システム
- サーボモータ
- 応用
- 自動車用, 航空宇宙用, 生産用
- 性能
- 高精度, 高剛性
- 複合機能
- ミリング
- オプションとアクセサリー
- 自動搬入・搬出, ガントリーロボット付き, バーフィーダー付き
- 直径
600 mm
(23.62 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 4,500 rpm
(28,274.334 rad.min-1)- パーツの長さ
500 mm
(20 in)- 最大切削径
320 mm
(13 in)- 貫通穴のサイズ
40 mm, 50 mm
(2 in, 2 in)- X軸
185 mm
(7 in)- Z軸
556 mm
(22 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
15 kW
(20.4 hp)- 最大トルク
91 Nm, 260 Nm
(67 ft.lb, 192 ft.lb)- 切削油の容量
40 l
(11 gal)- 全長
2,261 mm
(89 in)- 全幅
1,668 mm
(66 in)- 全高
1,760 mm
(69 in)- 重量
3,200 kg
(7,055 lb)
詳細
概要
主な特長
主要構成部品
用途とオプション
仕様
- MJ0850は、旋削とフライス加工を統合するために設計された水平スラントベッド型の精密CNC複合機です。HT300鋳鉄ベッド、同期駆動主軸、サーボタレットおよび油圧テールストックを組み合わせ、自動化および高負荷の精密加工に対応します。
主な特長
- 高剛性と振動減衰を実現するHT300一体鋳物スラントベッド。
- Syntec 22TA CNCシステム（FANUCまたはSIEMENSはオプション）による制御。
- NSK P4ベアリング、油冷式の15 kW同期駆動主軸により一定トルクと高い位置決め精度を提供。
- 8インチ油圧中空チャック（3爪）と貫通穴 Ø66 mm。
- 中心高さ100 mmの12ステーションサーボタレットによる高速工具切替と重切削対応。
- PMI 3210ボールねじおよびPMIローラガイド（MSR35R-P）による高精度送りと繰り返し精度。
- Seven Ocean製 40 L油圧ユニット（1.5 kW）による安定した油圧供給。
- 2 L強制給油潤滑システムおよび2V-60揚水ポンプ、120 Lタンクを含む多段冷却・ろ過システム。
- 全閉型カバーとステンレス内側フェンスにより切りくず管理と作業者安全を確保。
- 電気盤にはSchneider低圧部品と熱交換器を搭載。
主要構成部品
- ベッド：HT300一体鋳鉄、耐熱焼付塗装、全体荷重対応と切りくず排出を考慮した設計。
- CNC：Syntec 22TA標準、FANUC/ SIEMENS選択可。
- 主軸：同期内蔵モータ主軸、NSK P4ベアリング、油冷、低振動で精密トルク制御。
- チャック：8インチ油圧中空チャック、硬化研削面、直接給油で高い把握精度。
- タレット：12ステーションサーボタレット、中心高さ100 mm、工具軸φ25 mm、ボーリングホルダID φ40 mm対応。
- テールストック：油圧式MT4テーパー、移動量470 mm、クイルストローク100 mm。
- ガイド＆ボールねじ：PMI 35 mmローラガイドおよびPMI 3210ボールねじ（X/Z軸）、油潤滑と冷却。
- 油圧ユニット：Seven Ocean 40 L、1.5 kW。
- 冷却・清掃：2V-60揚水ポンプ、大容量タンク、ろ過システム。
- 電装：Schneider部品、安全インターロックおよび熱交換器。
用途とオプション
- 自動車、航空宇宙、電子、冷凍、精密機械および一般的な旋削部品生産に適合。
- オプション：FANUC/SIEMENS制御、ライブツール、バー材フィーダー、ロボット統合、切りくず搬送、工具自動測定、C軸インデックス等。
仕様
- 機種：MJ0850
- 最大旋回径（ベッド上）：600 mm
- 最大加工径：320 mm
- 最大加工長さ：500 mm
- X軸送り量：185 mm
- Z軸送り量：556 mm
- テールストック移動量：470 mm
- テールストッククイルストローク：100 mm
- 主軸鼻端：A2-6
- 油圧チャックサイズ：8インチ
- 主軸貫通穴径：66 mm
- 最大バー材径（内/外）：50 / 40 mm
- 主軸モータ出力：15 kW
- 主軸最高回転数：0–4500 r/min
- 主軸定格トルク / 最大トルク：91 / 260 N·m
- X/Z軸早送り（G0）：20 / 20 m/min
- 工具ホルダ数：4（標準表記）
- 工具軸寸法：25 mm
- ボーリング工具ホルダID：φ40 mm
- タレット中心高さ（オプション）：100 mm
- タレット工具数：8個
- X/Z軸繰返し精度：0.003 mm
- 油圧タンク容量：40 L
- 機械定格消費電力：23 kW
- 外形寸法（L x W x H）：2261 x 1668 x 1760 mm
- 総重量：3200 kg
- 保証：12か月
- MOQ：1セット
