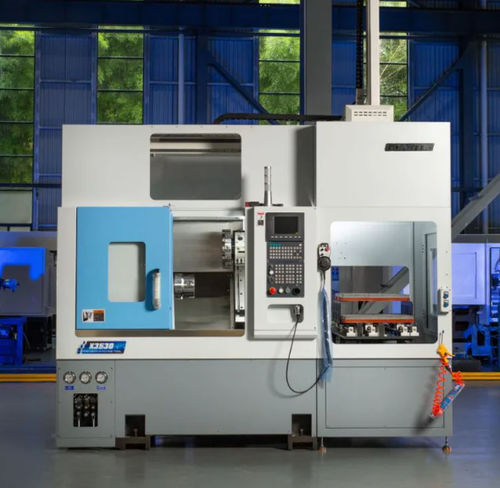

CNC旋盤 X3630横型傾斜台A2-5
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 構造
- 傾斜台
- スピンドル
- A2-5
- 駆動システム
- ダイレクトドライブ
- 応用
- 自動車用, シャフトおよび軸式部品加工用, バー加工用, 航空宇宙用, 大量生産用
- 性能
- 高精度, 強力, 高速
- 直径
350 mm
(13.78 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
120 mm
(5 in)- 最大切削径
160 mm
(6 in)- 貫通穴のサイズ
35 mm
(1 in)- X軸
400 mm
(16 in)- Z軸
300 mm
(12 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
10.8 kW
(14.7 hp)- 最大トルク
37 Nm, 113 Nm
(27 ft.lb, 83 ft.lb)- 切削油の容量
40 l
(11 gal)- 全長
1,850 mm
(73 in)- 全幅
1,750 mm
(69 in)- 全高
1,730 mm
(68 in)- 重量
2,200 kg
(4,850 lb)
詳細
概要
X3630は30°傾斜ベッドのCNC旋盤で、ガングツール仕様とバー加工に対応します。HT300鋳鉄製傾斜ベッドと内蔵直結主軸（A2-5、10.8 kW、0–5000 rpm）を組み合わせ、安定した重切削、精密な位置決め、貫通穴（Ø35 mm）によるバー加工能力を提供します。産業生産に対応する油圧、潤滑、冷却システムを標準装備しています。
主な特徴
標準構成のハイライト
技術仕様
用途
サービスと保証
X3630は30°傾斜ベッドのCNC旋盤で、ガングツール仕様とバー加工に対応します。HT300鋳鉄製傾斜ベッドと内蔵直結主軸（A2-5、10.8 kW、0–5000 rpm）を組み合わせ、安定した重切削、精密な位置決め、貫通穴（Ø35 mm）によるバー加工能力を提供します。産業生産に対応する油圧、潤滑、冷却システムを標準装備しています。
主な特徴
- 機械本体: HT300鋳鉄一体型30°傾斜ベッド、高温焼付塗装により耐食性、剛性、制振性を確保。
- CNCコントローラ: SYNTEC 22TA、複数ワーク加工機能と簡易プログラミングで迅速な立ち上げを実現。
- 主軸: 直結式A2-5主軸 10.8 kW、0–5000 rpm、主軸穴 Ø48 mm、トルク 37 / 113 N·m。NTN 3+2ベアリング配置、P4級支持。
- チャック: 6インチ油圧中空チャック（3爪）、把持径 約Ø17–210 mm、最大把持力表示最大140 kN、接触面は焼入れ・研削、直接給油。
- 駆動系: PMI 3210 C3（X/Z）ボールねじ、30 mm PMIリニアガイド、ボールねじ支持にNACHIベアリング採用。
- 送りモータ: X/Z軸サーボ 1.7 kW、高精度位置決めと応答性の高い送りを実現。
- 油圧・潤滑: Seven Ocean 40 L油圧ステーション（1.5 kW）および2 L Ishan循環潤滑システム、電気盤内蔵熱交換器装備。
- 冷却・清浄: 120 Lタンク、2V-30ポンプ、多段ろ過によるクーラント循環・清浄。
- 電装品: Schneider 低圧電装品と完全な安全インターロック、非常停止ロック機能。
- 機械防護: ステンレス製内側フェンスと全面カバーにより作業者保護と切粉封じ込め。
標準構成のハイライト
- SYNTEC 22TA CNC（台湾）
- PMI 3210 C3 ボールねじおよび30 mm PMIリニアガイド（台湾）
- Seven Ocean 油圧ステーションおよび Ishan 潤滑システム（台湾）
- NACHI ベアリング（日本）によるボールねじ支持
- Schneider 電装品（フランス）
技術仕様
- 型式: X3630
- ベッド上最大旋回径: Ø350 mm
- 最大加工径: Ø160 mm
- 最大加工長: 120 mm
- X軸ストローク: 400 mm
- Z軸ストローク: 300 mm
- 主軸構造: 前方3個＋後方2個の独立ベアリング
- 主軸鼻部: A2-5
- 最大バー通し径（内径）: Ø35 mm
- 主軸出力: 10.8 kW（直結）
- 主軸回転数範囲: 0–5000 rpm
- 主軸芯高: 1120 mm
- 主軸トルク: 37 / 113 N·m
- サーボ駆動出力（X/Z）: 1.7 kW
- 油圧チャック: 6インチ
- X/Z軸早送り: 20 m/min
- 繰り返し精度: 0.003 mm
- 油圧タンク容量: 40 L
- 油圧ステーション駆動: 1.5 kW
- 潤滑油容量: 2 L
- 機械総電力: 15 kW
- 機械外形寸法（L×W×H）: 1850 × 1750 × 1730 mm
- 総重量: 2200 kg
- 保証: 12ヶ月
用途
- シャフト、ピン、精密円筒部品の旋削
- バー材自動供給による大量生産および受託加工
- 自動車、油圧、空気圧および一般機械部品の加工
サービスと保証
- 部品および仕上げに対する12ヶ月保証
- 販売網を通じた予備部品および技術サポートの提供
