CNC旋盤 MJ0850-E横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-6
- ツールステーション数
- 12ツールステーション, 4ツール
- 駆動システム
- ベルトドライブ
- 応用
- 激しい使用に耐える, 金属用, 自動車用, 航空宇宙用
- 性能
- 高精度, 高剛性
- 直径
650 mm
(25.59 in)- 回転速度
最大: 3,000 rpm
(18,849.556 rad.min-1)最少: 0 rpm
(0 rad.min-1)- パーツの長さ
500 mm
(20 in)- 最大切削径
320 mm
(13 in)- 最大切断長
500 mm
(20 in)- 貫通穴のサイズ
51 mm
(2 in)- X軸
185 mm
(7 in)- Z軸
556 mm
(22 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
11 kW
(15 hp)- 切削油の容量
40 l
(11 gal)- 全長
2,262 mm
(89 in)- 全幅
1,668 mm
(66 in)- 全高
1,760 mm
(69 in)- 重量
3,200 kg
(7,055 lb)
詳細
概要

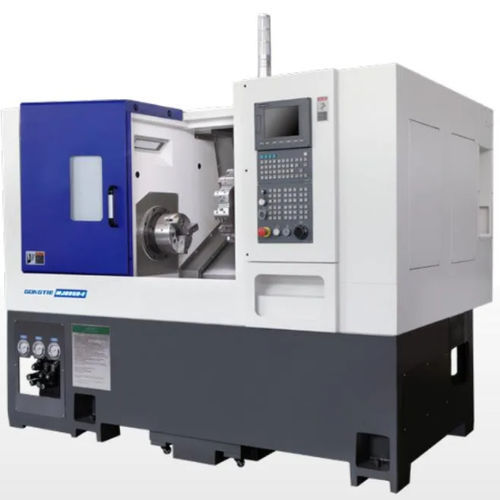

MJ0850-Eは、重切削と高精度旋削向けに設計された傾斜ベッド型の横形CNC旋盤です。HT300鋳鉄ベッドと12ステーションのサーボタレット、ベルト駆動スピンドルを組み合わせ、安定した量産と高剛性加工を実現します。
主要構成部品と特長
標準構成と付属品（概要）
用途
技術仕様
MJ0850-Eは、重切削と高精度旋削向けに設計された傾斜ベッド型の横形CNC旋盤です。HT300鋳鉄ベッドと12ステーションのサーボタレット、ベルト駆動スピンドルを組み合わせ、安定した量産と高剛性加工を実現します。
主要構成部品と特長
- ベッド：HT300鋳鉄の傾斜ベッド一体構造で高剛性、ワーク全面載置と効率的な切りくず排出。
- CNCシステム：SYNTEC 7TA（オプション：FANUCまたはSIEMENS）で使いやすいプログラミングと豊富な内蔵機能。
- スピンドル：11 kW、A2-6、油冷式、精密ベアリング（NSK/NTN P4）で重切削対応。
- チャック：8インチ油圧中空3爪チャック、直接潤滑。主軸孔 Φ66 mm（棒材通し 51 mm）。
- タレット：12ステーションのサーボタレット、中心高100 mm、工具交換高速で高剛性。
- 案内・ボールねじ：PMI 35 mm ローラーガイドとPMI 3210-C3 ボールねじで高速送りと高精度、長寿命。ねじは油潤滑/冷却。
- 油圧・潤滑：40 L 油圧ユニット、MT4 油圧芯押、2 L 循環油潤滑、120 L 冷却液タンクと2V-30 ポンプ。
- 電気・安全：電気盤（Delixi 表記）、安全インターロックと熱交換器。内側ステンレスフェンスと全覆いカバー。
標準構成と付属品（概要）
- HT300鋳鉄傾斜ベッド本体。
- SYNTEC 7TA CNCコントローラ（オプション：FANUC / SIEMENS）。
- ベルト駆動スピンドル（油冷式、11 kW、A2-6）。
- PMI 3210 ボールねじおよびPMI 35 ローラーガイド。
- 12ステーションサーボタレット（中心高100 mm）および8" 油圧中空3爪チャック。
- MT4 油圧芯押、40 L 油圧ユニット、2 L 潤滑システム、120 L タンクおよび2V-30 ポンプ。
- 標準電気部品（Schneider/Delixi 表記）、工具箱、作業灯/警告灯、ステンレス内側フェンスと全カバー。
用途
- 自動車、航空宇宙、産業機械、電子機器などの一般部品と精密部品の旋削加工。
技術仕様
- 型式：MJ0850-E
- ベッド上振り径（最大）：Φ650 mm
- 最大加工径：Φ320 mm
- 最大加工長さ：500 mm
- X軸移動量：185 mm
- Z軸移動量：556 mm
- カーリッジ移動量（最大）：470 mm
- 芯押し軸（クイル）ストローク（最大）：100 mm
- スピンドルノーズ：A2-6
- スピンドル穴径：Φ66 mm（棒材通し 51 mm）
- スピンドル出力：11 kW
- スピンドル回転数範囲：0–3000 rpm
- 油圧チャックサイズ：8 インチ
- サーボタレット中心高：100 mm
- サーボタレットステーション数：12 個
- 工具シャンク径：25 mm
- ボーリングホルダ内径：Φ40 mm
- 工具ホルダ数：4
- X/Z 早送り：20 m/min
- X/Z 繰返し精度：0.003 mm
- 油圧タンク容量：40 L
- 油圧ユニットモータ出力：1.5 kW
- 潤滑油容量：2 L
- 機械総電力：18 kW
- 機械外形寸法（L×W×H）：2262 × 1668 × 1760 mm
- 機械総重量：3200 kg
- 保証：12か月
