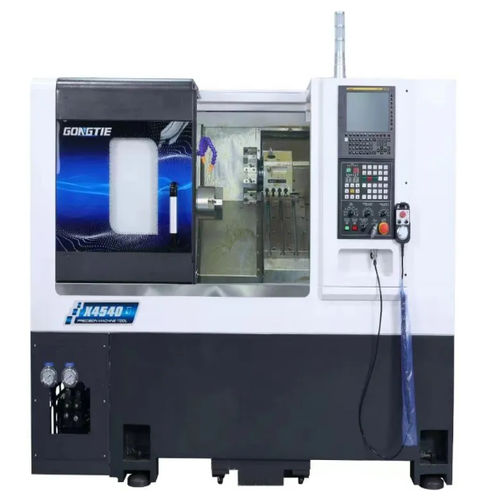

CNC旋盤 X4540横型2軸傾斜台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 主軸の向き
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜台
- スピンドル
- A2-5
- 応用
- 自動車用, 航空宇宙用
- 性能
- 高精度
- 直径
600 mm
(23.62 in)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)- パーツの長さ
400 mm
(16 in)- 最大切削径
320 mm
(13 in)- 貫通穴のサイズ
56 mm
(2 in)- X軸
430 mm
(17 in)- Z軸
435 mm
(17 in)- 早送り速度X
20 m/min
- 早送り速度Z
20 m/min
- 定格出力
11.7 kW
(15.9 hp)- 切削油の容量
84 l
(22 gal)- 全長
2,025 mm
(80 in)- 全幅
1,755 mm
(69 in)- 全高
2,170 mm
(85 in)- 重量
2,538 kg
(5,595 lb)
詳細
X4540は、スラントベッドのギャングツール式CNC旋盤で、小型高精度部品の旋削および旋削‑フライス加工向けに設計されています。複数工具のギャング構成に対応し、オプションでサーボタレットまたは駆動タレットを選択可能です。90°直動Y軸オプションによりフライス加工を統合できます。ポータルロボット等による自動化との統合も可能で量産に適しています。
主な特徴
機械構成 / ハイライト
標準構成（主な項目）
オプション
用途
仕様 / 技術データ
主な特徴
- 直結駆動主軸とスラントベッド＋ギャングツール構造により、安定した高精度の旋削・旋削‑フライス加工が可能。
- 通常旋削とライブツールを用いた旋削‑フライスの複合加工に対応。
- ローラーガイドと高精度ボールねじによる正確な送りと位置決め。
- ガイド部の内部フェンス（ステンレス製）により切りくずから保護。
- オプション：ギャングツール、サーボタレット、パワータレット、90°直動Y軸付きパワータレットなど。
- ポータルロボット、棒材供給装置、ワーク回収装置などの自動化オプションで生産性を向上。
機械構成 / ハイライト
- ベッド：HT300鋳鉄製水平スラントベッド、剛性確保と効率的な切りくず排出設計、焼付塗装仕上げ。
- CNCシステム：標準Syntec 22TA、オプションでFANUCまたはSIEMENS選択可。
- 主軸：内蔵同期モータ主軸、油冷式、A2‑5ネジ、主軸穴径 ø56 mm、KOYO/NTN精密ベアリング。
- チャック／コレット：工程に応じた油圧クランプ仕様の選択可。
- ガイド＆ねじ：PMIローラーリニアガイド（PMI 30）およびPMI 3210ボールねじで高精度な軸移動を実現。
- 電装・駆動：Syntecドライブ、Schneider低圧コンポーネント、制御盤の空調装置を標準装備。
- 油圧・給油・冷却：Seven Ocean油圧、Ishan給油、Luikar冷却システムを採用。タンク容量は仕様欄参照。
標準構成（主な項目）
- ベッド：HT300鋳鉄スラントベッド（中国製）
- CNC：Syntec 22TA（台湾製）
- サーボ／軸モータ：Syntec（台湾製）
- 主軸ユニット：Gongtie製モータ式主軸（中国製）
- 主軸駆動モータ：Syntec SMHシリーズ（台湾製）
- 主軸エンコーダ：Syntec、主軸軸受：NTN/KOYO（日本製）
- ボールねじ：PMI 3210、リニアガイド：PMI 30
- 油圧システム：Seven Ocean、給油：Ishan、冷却：Luikar
- 低圧電装部品：Schneider
オプション
- SIEMENS 828D または FANUC 0i TF コントローラ（オプション）
- 自動化付属品：ロボットアーム、ポータルロボット、棒材供給機、ワーク回収器、切りくず搬送装置 等
- 工程オプション：ライブツーリング、C軸インデックス、インデックスチャック、自動測定システム、高圧冷却、オイルミスト集塵、オートドア、油圧コレット/チャック 等
用途
- 汎用機械
- 自動車産業
- 繊維機械部品
- 電子機器部品
- 精密機械
- 冷凍・空調部品
- 3C産業の部品加工
- 航空宇宙部品
仕様 / 技術データ
- 型式：X4540
- 最大旋回直径（ワーク上）：600 mm
- 最大加工径：320 mm
- 最大加工長：400 mm
- 芯間高さ（主軸→工具台）：88 mm
- 芯高（主軸→地面）：1120 mm
- X軸ストローク：430 mm
- Z軸ストローク：435 mm
- 主軸鼻形状：A2‑5
- 油圧クランプ（コレット）：45 mm
- 主軸穴径：56 mm
- 最大バー容量（内/外）：45 / 35 mm
- 主軸モータ出力：11.7 kW
- 主軸回転数（定格 / 最大）：0 ~ 5000 r/min
- 主軸トルク（定格 / 最大）：56 / 159 N·m
- X/Z 軸早送り（G0）：20 m/min
- 工具数：5
- 工具シャンク径：20 mm
- ボーリング工具ホルダ：ø25 mm
- 軸の繰り返し精度：0.003 mm
- 冷却タンク容量：84 L
- 油圧タンク容量：40 L
- 機械定格消費電力：20 kW
- 外形寸法（L x W x H）：2025 x 1755 x 2170 mm
- 総重量：2538 kg
- 保証：18ヶ月
