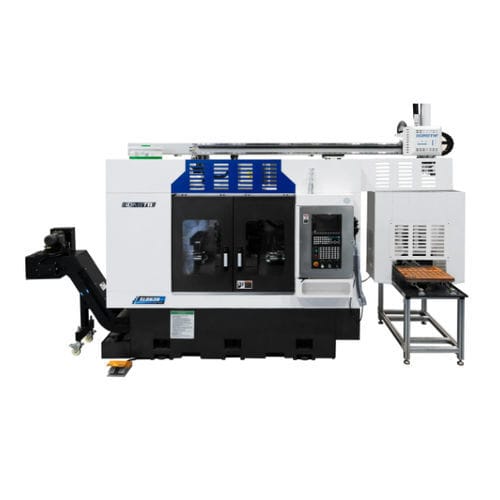

CNCフライス加工センター SL0636

横型6 軸傾斜ベッド

SL0636は、45°傾斜ベッドを採用したダブルスピンドル、二連駆動工具搭載のCNC旋盤フライスセンターで、単一のチャッキングで高精度の旋削、フライス、穴あけ、タップ加工が可能です。仕上げ部品の効率的な量産を目的に設計され、オプションでゲート式／ロボット／バーラーダー／チップコンベヤ等の自動化対応が可能です。

主な特長

• スピンドル／サブスピンドルのドッキングと駆動工具により、旋削・フライス・穴あけ・タップの複合加工が可能。
• ワンチャッキングで完品加工を実現し、段取り・取扱い・サイクル時間を削減。
• 剛性と制振性に優れたHT300一体鋳造の45°傾斜ベッド、全閉式カバーとステンレス内柵を採用。
• オプションの自動化ソリューション：ガントリー、ロボット、バーラーダー、パーツキャッチャー、チップコンベヤ等。

機械部品 / コンポーネント

• 本体：HT300一体成形45°傾斜ベッド、高温焼付塗装で耐食性と剛性を確保。
• CNCシステム：SYNTEC 22TA（シリアル通信、4Gメモリ）；マルチ軸プログラムとサーボ駆動に対応。
• スピンドル／サブスピンドル：ダイレクトドライブ電動スピンドル、NTN P4高剛性ベアリングで高精度かつ低振動。
• チャック：油圧中空3爪チャック（6"+6"または8"オプション）、焼入れ研削済み接触面、ダイレクト潤滑。
• ターレット：駆動工具対応（シングル/ツインヘッド、ラジアル/アキシャル、Y軸オプション）。
• ガイド：PMIローラーガイドで高荷重・高剛性に対応。
• ボールねじ：PMI C3（3210）オイル潤滑・冷却付きで高速送りと長寿命。
• 油圧ユニット：Seven Ocean 40L、シリンダ・チャック・芯押し用に安定した供給。
• 潤滑：Ishan 2L 自動潤滑システム（出荷前充填済み）。
• 冷却・流体：Luikar冷却システム、120Lタンク、油水分離、二重ポンプタンクで冷却・洗浄。
• 電装：Schneider低圧部品；熱交換器付電装盤およびオプションの空調。
• オプション周辺機器：オイルミスト収集器、Renishaw工具検出器、熱補正、パーツキャッチャー、電圧調整器。

オプション

• CNC代替：FanucまたはSiemens。
• 自動化：ガントリーロボット、アームロボット、ガントリー搬送、バーラーダー、スイングトレイ給餌。
• 材料搬送・仕上げ：パーツキャッチャー、チップコンベヤ、バーラーダー。
• 工程・安全：自動計測、工具測定システム、自動扉・施錠、フットスイッチ、高圧クーラント、集中給水。

仕様（主要項目）

• 型式：SL0636
• 最大旋回径 (mm)：φ500
• スケート上最大旋削径 (mm)：φ160
• 最大旋削径 (mm)：φ360（ディスク）
• チャック間最大距離 (mm)：700
• 6"チャックでの最大加工長 (mm)：125（単トラック）
• X1 / X2軸（径方向ストローク mm）：1000 / 1000
• Z1 / Z2軸（ストローク mm）：350 / 350
• Z3軸（サブスピンドル）最大移動量 (mm)：/
• 制御軸数：6軸（X1 + X2 + Z1 + Z2 + C1 + C2）
• X1 / X2ボールねじ：3210-C3
• X1 / X2軸モータートルク：AM8
• Z1 / Z2ボールねじ：3210-C3
• 推奨Z1 / Z2軸モータートルク：AM11
• ベッド / 本体：45°一体鋳造ベッド
• スピンドル最大回転数 (rpm)：50 - 5000
• スピンドル＆サブスピンドル貫通孔径 (mm)：φ56
• スピンドルノーズ：A2-5
• 電動スピンドル出力 (kW)：13.4
• オプションスピンドル種別：Type 0640 / Type L46

標準構成（選定項目）

• 機械本体：水平傾斜ベッド HT300 鋳鉄 — 中国 — 数量：1
• CNCシステム：SYNTEC 22TB（台湾）— 数量：1
• スピンドル：13.4 kW 電動スピンドル（中国）— 数量：1
• サブスピンドル：13.4 kW 電動スピンドル（中国）— 数量：1
• X/Zねじ：PMI C3 ボールねじ（台湾）
• X/Zガイド：PMI ローラーガイド（台湾）
• チャック：中空油圧式3爪チャック（6/8" オプション）— 台湾
• 駆動工具：シングル/ダブルヘッド 放射/軸方向（オプション）
• 油圧システム：Seven Ocean 40L（台湾）
• 潤滑：Ishan 2L（台湾）
• 冷却システム：Luikar 30m リフト（中国）
• 水タンク：120L（中国）
• 低圧電気部品：Schneider（フランス）
• 照明：作業灯および警告灯 — 数量：2
