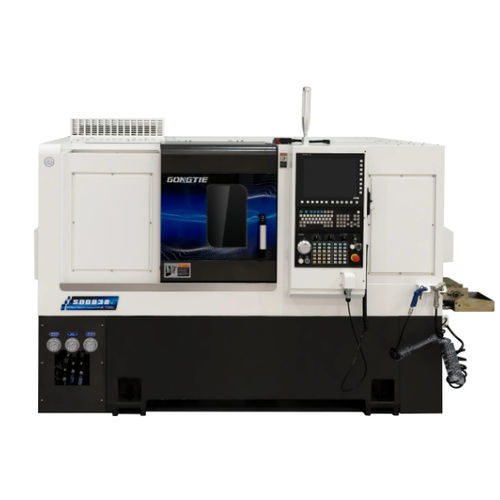

CNCフライス加工センター SD0838横型2軸ダブルスピンドル
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 2軸
- 構造
- ダブルスピンドル
- その他の特徴
- 高精度, タレット付, コンパクト, 油圧式, 自動フィーダー付き, ガントリーロボット付き, バーフィーダー付き
- 直径
650 mm
(25.59 in)- X軸移動距離
185 mm
(7.28 in)- Z軸移動距離
556 mm
(21.89 in)- 主軸力
15 kW
(20.39 hp)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 4,500 rpm
(28,274.334 rad.min-1)
詳細
このコンパクトで高精度な両主軸CNC旋盤フライス複合加工機は、1回のチャッキングで旋削、フライス、穴あけ、タップ加工を統合して実行でき、中〜高精度部品の生産性と精度を向上させます。
主な特徴
機械構成と主要コンポーネント
標準構成のハイライト
オプション
仕様 / 技術データ
主な特徴
- 旋削・フライス・穴あけ・タップ加工を1台で実現するコンパクトな複合加工機。
- ワンチャッキング加工により段取り・ハンドリングを削減し、寸法繰返し精度を向上。
- 両主軸構成（主軸＋副軸）により同時／順次加工が可能で生産性向上。
- 主／副の動力タレット（BMTシリーズ）で高速工具交換と重切削に対応。
- ガントリーロボット／ロボット／バー材供給機／ワークキャッチャなどの自動化オプションで、半自動または無人生産に対応。
機械構成と主要コンポーネント
- 機械本体：HT300鋳鉄製の横傾斜ベッドにより高剛性、振動減衰性、長寿命を確保。全数積載とチップ搬送に配慮した設計。
- CNCシステム：標準 SYNTEC 22TB（シリアル通信、4Gメモリ）。FANUCまたはSIEMENSはオプション。マルチサーボ統合やスピンドル直接位置決めをサポート。
- スピンドル：直結式同期電動スピンドル内蔵 — 主軸15 kW（A2-6、ボアØ66 mm）、副軸8.5 kW（A2-5、ボアØ56/Ø48 mm選択）。スピンドル軸受：NTN P4グレード。
- チャック：油圧中空チャック — 主軸8" 3爪、副軸6" 3爪。当たり面は硬化・研削処理、直接給油で高剛性と把握精度を実現。
- タレット：主タレット BMT45 15ポジション（Y軸オプション）、副タレット BMT55 12ポジションの動力タレットで重切削に対応。
- ガイド：PMIローラーガイド（X/Z 35 mm）を複数ブロックで配置し、高荷重と安定精度を確保。
- ボールねじ：PMI C3グレード（X/Z 3210/4012）、油潤滑・冷却仕様；サーボ駆動で高速・高精度位置決め。
- 油圧・潤滑：Seven Ocean油圧ユニット（40 L）によるスピンドルシリンダ、チャック、センタ給圧；Ishanオイル潤滑システム（2L/4L）でガイド・ねじ類を潤滑；Schneider低圧電装と安全インターロック。
- 冷却・清浄：Luikar 2V-30クーラントポンプ、大型タンク（120 L）とフィルタでクーラント循環。
標準構成のハイライト
- 機械本体：横傾斜ベッド、HT300鋳鉄。
- CNC（標準）：SYNTEC 22TB；FANUCまたはSIEMENSはオプション。
- スピンドル：直結式15 kW主軸（内蔵）。
- ボールねじ＆モータ：PMIボールねじ；AM11モータを軸およびツール駆動用に採用。
- ガイド：PMI 35 P級ローラーガイド。
- チャック＆タレット：主軸油圧中空8"チャック；主タレット BMT45 15ポジション；副タレット BMT55 12ポジション。
- 油圧ユニット：Seven Ocean 40 L、1.5 kW。
- クーラントタンク：120 L；チップコンベヤとフィルタは仕様により標準またはオプション。
オプション
- FANUCまたはSIEMENS CNCシステム
- ワークキャッチャ、サブスピンドル、バー材供給機、チップコンベヤ
- ガントリーロボットまたはアームロボットによる自動化（搭載/降載）
- 動力工具、C軸インデックス、インデックスチャック、自動測定・工具プリセットシステム
- 高圧クーラント、オイルミスト回収装置、自動ドア、フットスイッチ、ドアロックスイッチ
仕様 / 技術データ
- 型式：SD0838
- ベッド上最大旋回直径：Φ650 mm
- 最大加工直径：Φ320 mm
- 最大加工長さ：380 mm
- X軸最大移動量：185 mm
- Z軸最大移動量：556 mm
- 主軸端面：A2-6；主軸穴径：Φ66 mm
- 主軸出力：15 kW；回転数範囲：0–4500 rpm；トルク：91/260 N·m
- 主軸内径 最大バー容量：51 mm
- 副軸端面：A2-5；副軸穴径：Φ48 mm
- 副軸内径 最大バー容量：32 mm；出力：8.5 kW；回転数範囲：0–6000 rpm；トルク：37/72 N·m
- タレット形式：BMT55-12 / BMT45-15（表示は動力タレット12ポジション）
- 工具柄寸法：25 mm；ボーリングホルダ内径：Φ40 mm
- X/Z早送り速度：20 m/min
- X/Z軸繰返し精度：0.004 mm
- 油圧タンク容量：40 L；油圧ユニットモータ出力：1.5 kW
- オイル潤滑容量： (供給に応じた初期充填/潤滑システム)
- 機械総消費電力（合計設置）：26 kW
