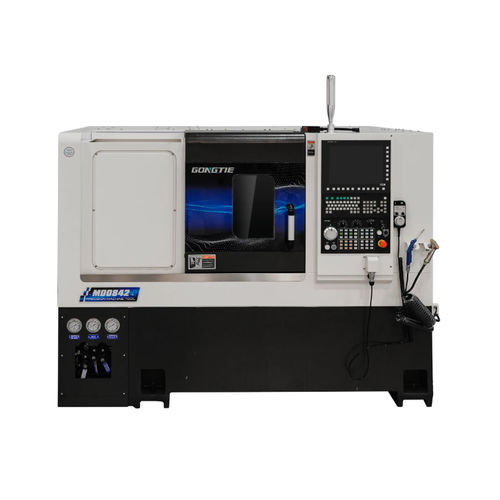

CNCフライス加工センター MD0842横型2軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜ベッド
- その他の特徴
- 高精度, タレット付, ダイレクトドライブ, 自動搬入・搬出, 油圧式, バーフィーダー付き
- 直径
600 mm
(23.62 in)- X軸移動距離
185 mm
(7.28 in)- Z軸移動距離
556 mm
(21.89 in)- 重量
3,410 kg
(7,517.76 lb)- 主軸力
15 kW
(20.39 hp)- 回転速度
最大: 4,000 rpm
(25,132.741 rad.min-1)最少: 0 rpm
(0 rad.min-1)
詳細
MD0842は、直接駆動の同期スピンドルと12ステーションのBMT55パワータレットを備えた傾斜ベッド式CNC旋盤フライス複合加工センターで、旋削とフライスを統合した加工が可能で、二段加工や自動化に対応して構成できます。
主な特徴
標準構成
オプション構成
利用可能なオプション / 付属品
自動化ソリューション
用途
仕様 / 技術データ
主な特徴
- 直接駆動の同期スピンドルは定トルクを提供し、広い回転域、低振動、高精度の位置決めを実現；NTNベアリング（3+2構成、P4級）。
- 重切削および複数工具シーケンスに対応する12ステーションBMT55パワータレット。
- 硬化・研削された取付面を持つ8インチ中空油圧チャック（3爪）により高い把持力と精度を確保。
- MT4コーンの油圧センタードで、プログラム可能な油圧センタードはオプション。
- Luikar 2V-30ポンプと大容量タンク、フィルトレーションを備えた冷却・洗浄システム。
- X/Z軸用にPMI 3210ボールねじおよびPMI 35 mmローラ式リニアガイドを採用；Syntecのサーボ/軸モータを使用。
標準構成
- 傾斜ベッド：HT300鋳鉄、一体鋳造。
- CNCシステム：Syntec 22TA。
- 主軸：Gongtie製モータ駆動同期スピンドル、Syntec SMHスピンドルドライブ及びSyntecスピンドルエンコーダー。
- スピンドルベアリング：NTN。
- 油圧チャック：8インチ中空チャック、把持径17–210 mm、最大把持力140 kN、最大5000 rpm。
- ボールねじ：PMI 3210（C3）X/Z軸用。
- ガイド：PMI 35 mmローラ式リニアガイド。
- 油圧システム：Seven Ocean、40 Lタンク。
- 冷却ポンプ：Luikar 2V-30；潤滑：Ishan 2L自動給油システム。
- 電気部品：Schneider低圧部品；安全ロック：OMRON。
- ツールボックス：Gongtie；棒材供給機：PRO Ray VS65（構成によりオプション）。
オプション構成
- FANUCまたはSIEMENSのCNCシステム。
- 上位仕様としてTHKガイドおよびボールねじ。
- 二段加工用のサブスピンドル。
- 棒材供給機、切りくずコンベア、ガントリーロボット、ワークキャッチャー、カスタム自動化アクセサリ。
利用可能なオプション / 付属品
- エアブロー
- ライブツール（駆動工具）
- ロボットアーム / ガントリーロボット（搬送）
- C軸インデックス / インデックスチャック
- 棒材供給機
- ワークキャッチャー
- 自動測定システム
- 自動ドアとドアロックスイッチ
- 切りくずコンベア
- 自動半径補正 / 工具測定システム
- エアガン / ウォータガン / 高圧クーラントシステム
- オイルミストコレクタ
- 油圧コレットまたはチャック
- フットスイッチ
自動化ソリューション
- ガントリーシステム
- ロボット搬送システム
- ガントリーによる投入システム
用途
- 一般機械
- 自動車産業
- 繊維機械
- 電子機器
- 精密機械
- 冷凍産業
- 3C部品加工（民生用電子部品）
- 航空宇宙
仕様 / 技術データ
- 型式: MD0842
- 最大旋回径（ベッド上）: 600 mm
- 最大旋削径: 320 mm
- 最大旋削長さ: 420 mm
- X軸移動量: 185 mm
- Z軸移動量: 556 mm
- センターストック移動量: 470 mm
- センターストッククイル移動量: 100 mm
- ライブツールモータ出力 / トルク: 3.1 kW / 15 N·m
- スピンドルノーズ: A2-6
- 油圧チャック寸法: 8 inch
- スピンドル穴径: 66 mm
- 最大バー容量（内/外）: 50 / 40 mm
- スピンドルモータ出力: 15 kW
- スピンドル最大回転数: 0–4000 rpm
- スピンドル定格トルク / 最大トルク: 95.5 / 270 N·m
- X/Z軸早送り (G0): 20 m/min
- 工具ホルダ数（タレット当り）: 6 / タレットステーション: 12
- 工具軸径: 25 mm
- ボーリング工具ホルダID: φ40 mm
- X/Z軸繰り返し精度: 0.005 mm
- 油圧タンク容量: 40 L
- 機械全負荷消費電力: 24 kW
- 外形寸法（L x W x H）: 2262 x 1668 x 1988 mm
- 機械総重量: 3410 kg
- 保証: 18ヶ月
- MOQ: 1セット
