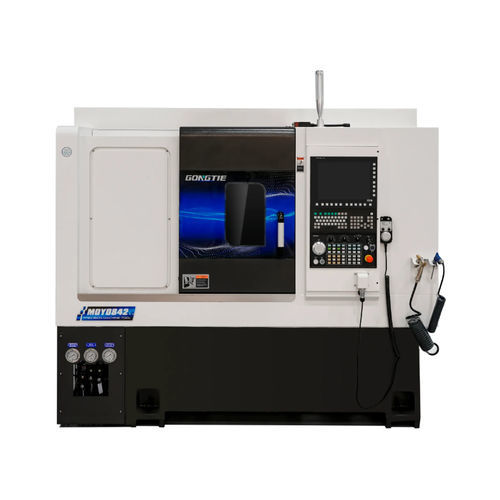

CNCフライス加工センター MDY0842横型3軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 3軸
- 構造
- 傾斜ベッド
- その他の特徴
- タレット付, Y軸付, ダイレクトドライブ, 自動荷積み式, コンベヤー ベルト, バーフィーダー付き, 内蔵型寸法制御付
- 直径
650 mm
(25.59 in)- X軸移動距離
185 mm
(7.28 in)- Y軸移動距離
最少: -45 mm
(-1.77 in)最大: 45 mm
(1.77 in)- Z軸移動距離
556 mm
(21.89 in)- 重量
3,520 kg
(7,760.27 lb)- 主軸力
15 kW
(20.39 hp)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 4,500 rpm
(28,274.334 rad.min-1)
詳細
概要
MDY0842は、直結同期スピンドル、モータライズド15ステーションのパワートレット（Y軸付）およびフライス機能を組み合わせた水平傾斜ベッド式のCNC旋盤フライス複合加工機です。高剛性と定トルクのスピンドル特性を備え、重切削と多様な自動化オプションに対応します。
主な特徴
主要構成部品
標準構成（抜粋）
オプションと自動化
用途
仕様 / 技術データ
MDY0842は、直結同期スピンドル、モータライズド15ステーションのパワートレット（Y軸付）およびフライス機能を組み合わせた水平傾斜ベッド式のCNC旋盤フライス複合加工機です。高剛性と定トルクのスピンドル特性を備え、重切削と多様な自動化オプションに対応します。
主な特徴
- 直結同期スピンドル：定トルク、低振動、高精度位置決め（NTN/NSK P4ベアリング、3+2構造）。
- SYNTEC 22TA CNC標準（FANUCまたはSIEMENS選択可）。
- BMT45 15ステーションのパワートレット（Y軸付）により重切削が可能（BMT55-12オプション）。
- 8インチ油圧中空チャック（3爪）および油圧センタ（MT4）；高機能プログラム式センタはオプション。
- 90°直結されたY軸により複雑なワークの旋盤＋フライス加工を実現。
- 冷却・清浄：Luikar 2V-30ポンプ、容量タンクおよび濾過システム。
主要構成部品
- ベッド：HT300鋳鉄一体構造で高剛性、耐振動性を確保。高温焼付塗装。
- CNC：Syntec 22TA（標準）、FANUC/ SIEMENS選択可。
- スピンドル：同期モータ内蔵、A2-6ノーズ、15 kW、油冷式、NTN/NSK P4ベアリング。
- チャック：8"油圧中空チャック、把持径17–210 mm、最大140 kN把持、最大5000 rpm。
- タレット：15ステーション BMT45 POWER、直接Y軸付、最大15サーボ工具対応。
- センタ：油圧式、MT4錐、ソリーブ移動100 mm、最大移動470 mm。
- ガイド：PMI 35 mm ローラーガイド、PMI 3210 ボールねじ（X/Z）。
- 電装：Schneider低圧部品、内部熱交換器、安全ロック。
標準構成（抜粋）
- ベッド：水平傾斜ベッド HT300 鋳鉄
- CNC：Syntec 22TA（台湾）
- サーボ/軸モータ：Syntec AM11
- 主軸：Gongtie製モータスピンドル
- スピンドル駆動：Syntec SMH シリーズ
- スピンドルベアリング：NTN（日本）
- ボールねじ：PMI 3210
- ガイド：PMI 35 ローラーガイド
- 油圧チャック：8"
- 冷却ポンプ：Luikar 2V-30
- 油圧ユニット：Seven Ocean 40 L
- 潤滑：Ishan 2 L
オプションと自動化
- FANUCまたはSIEMENS CNC、THKガイド／ボールねじ、6"油圧チャック、12ステーションタレット、サブスピンドル、45 mポンプ、バーフィーダ、チップコンベヤ、ガントリーロボット、パーツキャッチャー等。
用途
- 一般機械、車載部品、繊維機械、電子機器、精密機械、冷却装置、3C部品加工、航空宇宙向け精密部品等。
仕様 / 技術データ
- 型式：MDY0842
- 最大旋回直径（ベッド上）：650 mm
- 最大加工直径：320 mm
- 最大加工長さ：420 mm
- X軸ストローク：185 mm
- Z軸ストローク：556 mm
- Y軸ストローク：±45 mm
- 最大追い越し量（テールストック移動）：470 mm
- テールストック芯押しストローク：100 mm
- 生工具モータ出力/トルク：2.4 kW / 11.5
- スピンドルノーズ：A2-6
- 油圧チャックサイズ：8"
- スピンドル穴径：66 mm
- 最大棒材能力（内/外）：50 / 40 mm
- スピンドル出力：15 kW
- スピンドル最高回転数：0 – 4500 r/min
- スピンドル定格トルク / 最大トルク：912 / 260
- X/Z軸早送り（G0）：20 m/min
- 工具ホルダ数（基本）：6；タレット工具数：15
- 貫通工具ホルダID：φ25 mm
- タレットセンタ高さ（オプション）：158 mm（背面）
- X/Z軸繰返し精度：0.005 mm
- 油圧タンク容量：40 L
- 機械定格消費電力（最大）：26 kW
- 外形寸法（L×W×H）：2262 × 1668 × 2047 mm
- 総重量：3520 kg
- 保証：18ヶ月
- 最小発注数量：1 台
