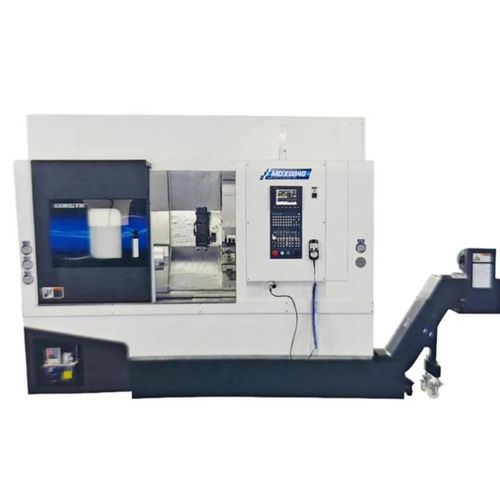

CNCフライス加工センター MDX0840横型3軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 3軸
- 構造
- 傾斜ベッド
- その他の特徴
- 高精度, タレット付, Y軸付, ダイレクトドライブ, 油圧式
- 直径
520 mm
(20.47 in)- X軸移動距離
225 mm
(8.86 in)- Y軸移動距離
最大: 55 mm
(2.17 in)最少: -55 mm
(-2.17 in)- Z軸移動距離
420 mm
(16.54 in)- 重量
4,000 kg
(8,818.49 lb)- 主軸力
15 kW
(20.39 hp)- 回転速度
最大: 4,500 rpm
(28,274.334 rad.min-1)最少: 0 rpm
(0 rad.min-1)
詳細
MD0642は、二段加工（旋削＋フライス）に対応する斜床型のCNC旋盤フライス複合機です。12ポジションのBMT55パワータレットとサブスピンドル、直結駆動の電動主軸を備え、自動化にも対応します。
主要特徴
主要構成部品
オプションと自動化
仕様 / 技術データ
主要特徴
- 直結駆動の主軸により定トルクと高精度な位置決めを実現。
- CNCシステム: Syntec 22TA（FANUC/Siemensはオプション）でプログラミングが容易。
- 同期モータ駆動スピンドル：高速・低振動で旋削・フライス複合加工が可能。
- BMT55 12ステーションのパワータレットで重切削と高速ツール交換に対応。
- 6インチ3ジョー油圧中空チャックとMT4の油圧センタードリルで長尺ワークを支持。
- PMI製ボールねじ・ローラガイドにより高精度・長寿命の送りを実現。
主要構成部品
- ベッド: HT300鋳鉄製の斜床ベッド、剛性と振動吸収性に優れる。
- CNC: Syntec 22TAコントローラ。
- スピンドル: 直結式同期スピンドル（NTN P4等級ベアリング）、スピンドルノーズ A2-5。
- タレット: BMT55-12（Y軸補間対応）
- 油圧ユニット: Seven Ocean 40L、潤滑系: Ishan 2L 自動潤滑。
オプションと自動化
- エアブロー
- ライブツール（駆動工具）
- ロボットアーム
- C軸インデックス
- インデックスチャック
- バー供給機（バーフィーダ）
- ガントリーロボットによる搬送（搭載/排出）
- カッター類
- ワークキャッチャー
- 自動測定システム
- 自動扉
- 切り粉コンベヤ
- 自動半径補正
- エアガン
- オイルミストコレクタ
- 高圧クーラントシステム
- ウォータガン
- ドアロックスイッチ
- 工具測定システム
- 油圧コレットまたはチャック
- フットスイッチ
仕様 / 技術データ
- 型式: MD0642
- 最大旋回直径（ベッド上）: 650 mm
- 最大加工直径: 320 mm
- 最大加工長さ: 420 mm
- X軸移動量: 185 mm
- Z軸移動量: 556 mm
- センターストローク（リードストック移動）: 470 mm
- クイルストローク: 100 mm
- ライブツールモータ出力/トルク: 3.1 kW / 15 N·m
- スピンドルノーズ: A2-5
- チャックサイズ（油圧）: 6インチ
- スピンドルボア: 56 mm
- 最大バー能力（内/外）: 45 / 35 mm
- スピンドルモータ出力: 13.4 kW
- スピンドル最高回転数: 0 – 5000 rpm
- スピンドル公称/最大トルク: 64 – 120 N·m
- X/Z 軸早送り: 20 m/min
- 標準工具数（タレット）: 6
- タレット工具数（オプション）: 12
- 工具軸径: 25 mm
- ボーリングツールホルダ内径: φ40
- X/Z 繰返し精度: 0.003 mm
- 油圧タンク容量: 40 L
- 機械総電力: 24 kW
- 外形寸法（L×W×H）: 2262 x 1668 x 1988 mm
- 総重量: 3310 kg
- 保証: 18ヶ月
- 最小発注数: 1 セット
