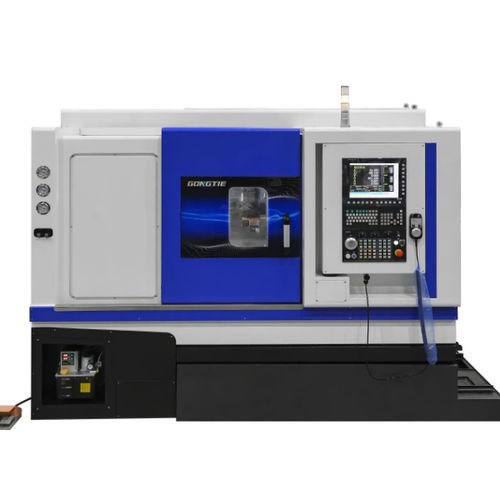

CNCフライス加工センター MDX0850-S横型3軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 3軸
- 構造
- ダブルスピンドル, 傾斜ベッド
- その他の特徴
- タレット付, 高剛性, 高速, 高出力, 精密, Y軸付, ガントリローダー付き, ガントリーロボット付き, バーフィーダー付き, 内蔵型寸法制御付
- 直径
520 mm
(20.47 in)- X軸移動距離
225 mm
(8.86 in)- Y軸移動距離
最少: -50 mm
(-1.97 in)最大: 50 mm
(1.97 in)- Z軸移動距離
500 mm
(19.69 in)- 重量
6,000 kg
(13,227.74 lb)- 主軸力
13.4 kW
(18.22 hp)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 4,500 rpm
(28,274.334 rad.min-1)
詳細
MDX0850-S は、水平傾斜ベッドの高精度二主軸旋盤フライス複合CNCで、重切削および旋削・フライス・穴あけ・タップ加工の統合多工程加工向けに設計されています。HT300鋳鉄の傾斜ベッドと高出力の直接駆動電動主軸、PMI製ボールねじおよびローラガイドを組み合わせ、高速かつ高精度な生産を実現します。
主な特徴
標準構成（部品／ブランド／原産地／数量）
オプションアクセサリ／オプション
仕様
主な特徴
- HT300一体成形の水平傾斜ベッド：高剛性、振動減衰性に優れ、重切削に最適。
- SYNTEC 22TB CNC システム（15インチ表示）で多様な加工用途に対応し、操作性を確保。
- 内蔵直接駆動電動主軸（主・副）：定トルク、高剛性、耐振動、精密位置決めを実現；NSKベアリング、3+2構造、P4等級。
- PMI 3210/4210 C3等級ボールねじおよびPMI 35 P等級ローラガイドにより、精確な送り・位置決めと高荷重対応。
- 12ステーション BMT55 パワータレットと補間Y軸により、旋削とフライスの複合加工および重切削に対応。
- 油圧系：油圧中空チャック（3爪）およびSeven Ocean油圧ユニット；潤滑・冷却システム（4 L油潤滑、リフティングポンプ、120 Lタンク）を装備。
- 全閉式マシンカバーとステンレス製内側フェンスにより安全と封じ込めを確保；制御・保護用低圧電気部品はSchneider製。
標準構成（部品／ブランド／原産地／数量）
- 機械本体：水平傾斜ベッド HT300 鋳鉄 — China — 数量: 1
- CNC システム：SYNTEC 22TB — Taiwan — 数量: 1
- 主軸：内蔵直接駆動電動主軸（主／副） — China — 数量: 1
- Xねじ：PMI 3210 C3 等級ボールねじ — Taiwan — 数量: 1
- X/Z1/Z2 軸モーター：AM15（3.1 kW、15 N.m） — Taiwan — 数量: 1
- Zねじ／副主軸：PMI 4210 C3 等級ボールねじ — Taiwan — 数量: 1
- ライブツールモーター：AM18（3.9 kW、18 N.m） — Taiwan — 数量: 1
- ガイド：PMI 35 P 等級ローラガイド — Taiwan — 数量: 4
- チャック：油圧中空 8/6 チャック（3爪） — Taiwan — 数量: 1
- タレット：12ステーション BMT55 パワータレット — Taiwan — 数量: 1
- 油圧システム：Seven Ocean（油圧ユニット） — Taiwan — 数量: 1
- 潤滑システム：Ishan（4 L 容量） — Taiwan — 数量: 1
- 冷却システム：Luikar 2V-60（リフティングポンプ） — China — 数量: 1
- 水タンク：120 L — China — 数量: 1
- 低圧電装：Schneider — France — 数量: 1
- 作業灯および警告灯 — China — 数量: 2
- 内側フェンス：ステンレス製全閉内側フェンス — China — 数量: 1
- 全閉式マシンカバー — China — 数量: 1
- 工具箱：工具セット（ボックス入り） — China — 数量: 1
オプションアクセサリ／オプション
- Fanuc または Siemens CNC システム
- ワークキャッチャー
- バー feeder（自動供給装置）
- チップコンベヤ
- ガントリーロボット／ガントリー搬送システム／ロボットハンドリングシステム
- エアブロー、C軸インデックス、インデックスチャック、ライブツール、カッター、ワークキャッチャー、自動測定システム、自動ドア、チップコンベヤ、オイルミストコレクター、高圧クーラントシステム、工具測定システム、油圧コレットまたはチャック、フットスイッチ、ドアロックスイッチ等。
仕様
- 型式: MDX0850-S
- 最大旋回径（ベッド上）: Φ520 mm
- 最大加工径: Φ400 mm
- 最大加工長さ: 500 mm
- X軸最大移動量: 225 mm
- Z軸最大移動量: 500 mm
- Y軸最大移動量: +/-50 mm
- 主軸端: A2-6
- 主軸穴径: Φ66 mm
- 主軸内径通し能力: 50 mm
- 主軸出力: 15 kW
- 主軸回転数範囲: 0~4500 rpm
- 主軸トルク: 91/260 N.m
- 副主軸端: A2-5
- 副主軸穴径: Φ56 mm
- 最大通し能力（副）: 45 mm
- 副主軸出力: 13.4 kW
- 副主軸回転数範囲: 0~4500 rpm
- 副主軸トルク: 68/120 N.m
- 油圧チャックサイズ: 6 inch
- タレット型式: BMT55-12（パワータレット）
- タレットステーション: 12
- 工具柄サイズ: 25 mm
- ボーリング工具ホルダ内径: Φ40 mm
- X/Z 軸早送り: 20 m/min
- X/Z 軸繰返し精度: 0.005 mm
- 油圧タンク容量: 40 L
- 油圧ユニットモータ出力: 1.5 kW
- 油潤滑容量: 4 L
- 機械総電力: 33 kW
- 機械全体寸法（L x W x H）: 2600 x 2280 x 2180 mm
- 機械総重量: 6000 KG
- 保証: 12 months
