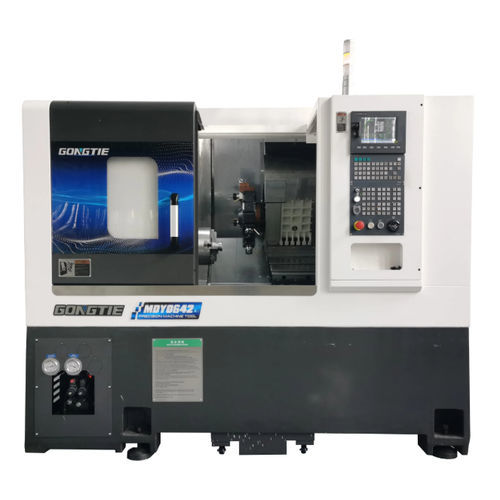

CNCフライス加工センター MDY0642横型3軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 3軸
- 構造
- 傾斜ベッド
- その他の特徴
- タレット付, Y軸付, コンベヤー ベルト, 自動フィーダー付き, ガントリーロボット付き, バーフィーダー付き
- 直径
650 mm
(25.59 in)- X軸移動距離
185 mm
(7.28 in)- Y軸移動距離
最少: -45 mm
(-1.77 in)最大: 45 mm
(1.77 in)- Z軸移動距離
556 mm
(21.89 in)- 重量
3,420 kg
(7,539.81 lb)- 主軸力
13.4 kW
(18.22 hp)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)
詳細
MDY0642は、15ステーションのパワータレット（POWER BMT45）と補間Y軸を備えた横形傾斜ベッドの旋盤フライス複合加工機で、荒加工から高精度仕上げ、ライン自動化向けの運用を想定しています。
主な特長
標準構成 / 主要部品
オプション構成
仕様 / 技術データ
主な特長
- 定トルクの直結同期主軸により高回転・低振動・精密な位置決めを実現。
- CNC制御：Syntec 22TA（オプション：FANUCまたはSIEMENS）で柔軟な制御とプログラミングが可能。
- Y軸を備えた15ステーションのPOWER BMT45タレットにより、ライブツールと重量加工に対応（オプション：BMT55‑12）。
- 6インチ油圧中空チャック（3爪）およびMT4コーンの油圧センタ（尾台）を装備。
- 冷却・濾過・Luikar 2V‑30水揚げポンプとタンクによる冷却・洗浄システムを内蔵。
- ロボット（ガントリ/ポータル）、棒材供給機、チップコンベヤ、部品回収機などの自動化対応。
標準構成 / 主要部品
- ベッド：HT300鋳鉄の横形傾斜ベッド、塗装および応力除去処理済み。
- CNC：Syntec 22TB（台湾）※FANUC/Siemensはオプション。
- サーボモータ／軸駆動：Syntec。
- 主軸：Gongtie製モータライズドスピンドル A2‑5、NTN/NSK高精度ベアリング採用。
- スピンドル駆動モータ：Syntec SMHシリーズ、スピンドルエンコーダ：Syntec、スピンドルベアリング：NTN7018。
- スピンドル冷却：Xinfu 15L、ボールねじ：PMI 3210、ガイド：PMI 35mm ローラータイプ。
- 軸モータ：Syntec AM11、油圧ユニット：Seven Ocean SHF（40L）、油圧シリンダ：646。
- 冷却系：Luikar 15m 水揚げポンプ、68Lタンク、6" 中空チャック、MT4油圧尾台。
- 低圧電装：Schneider製品、潤滑：Ishan 2L、工具箱：Gongtie。
オプション構成
- FANUCまたはSIEMENS CNCシステム
- THK製ガイドおよびボールねじ
- 8インチ油圧チャック
- 12ステーションパワータレット
- サブスピンドル（背面スピンドル）
- 45m 水ポンプ
- 棒材供給機
- チップコンベヤ
- ガントリロボット / ポータルローダー
- 部品回収機および自動計測オプション
仕様 / 技術データ
- 型式：MDY0642
- 最大旋回径（ベッド上）：650 mm
- 最大切削径（芯押し時）：320 mm
- 最大旋削長さ：420 mm
- X軸移動量：185 mm
- Z軸移動量：556 mm
- Y軸移動量：±45 mm
- 最大芯押し移動：470 mm
- 芯押しクイル最大移動：100 mm
- ライブツール出力 / トルク：2.4 kW / 11.5 N·m
- スピンドルノーズ：A2‑5
- 油圧チャック寸法：6インチ
- スピンドル穴径：56 mm
- 最大バー能力（内外）：45 / 35 mm
- スピンドル出力：13.4 kW
- スピンドル最高回転数：0 – 5000 r/min
- スピンドル公称トルク / 最大トルク：64 – 120 N·m
- X/Z軸早送り（G0）：20 m/min
- 工具ホルダ数（ライブツール）：6 個（ホルダー）/ タレット工具数：15 個
- 工具軸径：20 mm
- ボーリングツールホルダ内径：φ25 mm
- オプションのタレット中心高さ（後方）：127 mm
- X/Z軸繰返し精度：0.003 mm
- 油圧タンク容量：40 L
- 機械定格電力：26 kW
- 寸法（L x W x H）：2262 x 1668 x 2047 mm
- 総重量：3420 kg
- 保証：18か月
