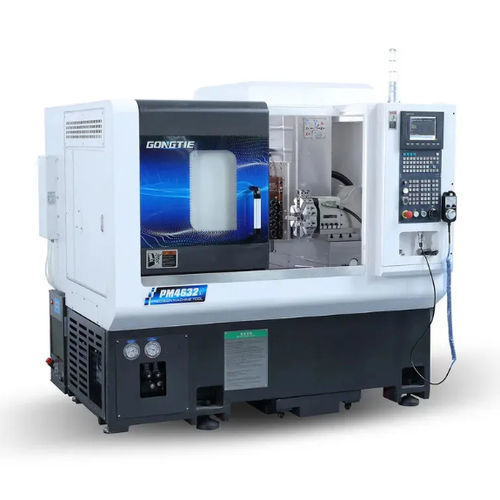

CNCフライス加工センター PM4632横型2軸平台
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 2軸
- 構造
- 平台
- その他の特徴
- 高精度, 切断機用
- 直径
600 mm
(23.62 in)- X軸移動距離
350 mm
(13.78 in)- Z軸移動距離
280 mm
(11.02 in)- 重量
2,500 kg
(5,511.56 lb)- 主軸力
11.7 kW
(15.91 hp)- 回転速度
2,000 rpm, 5,000 rpm
(12,566.371 rad.min-1, 31,415.927 rad.min-1)
詳細
高精度水平平ベッドCNC旋盤 PM4632は、旋削と旋削フライスの複合加工向けに設計され、重切削、多軸加工、自動化生産に対応します。
主な特長
標準構成
オプション構成
用途
仕様 / 技術データ
主な特長
- 工具の柔軟なインデックスと高速ツール交換を可能にする63mm中心高さの8ステーションサーボタレット。
- 4+4駆動工具（ライブツール）およびY軸（移動量 ±120 mm）を備えた垂直パワータレットにより、旋削フライスや重切削が可能。
- 定トルクを発揮する同期式モータードスピンドル（11.7 kW）とNTN P4等級のスピンドルベアリングによる高精度位置決めと低振動。
- 標準でSyntec 22TB CNC（FANUCまたはSIEMENSはオプション）およびSyntecサーボ駆動を採用。
- 全閉型筐体、Schneiderの低圧電気部品、統合潤滑・冷却システムを装備。
標準構成
- ベッド：水平平ベッド、HT300鋳鉄。
- CNC：Syntec 22TB。
- サーボモータ：Syntec。
- 主軸：Gongtie製モータードスピンドル、スピンドル駆動：Syntec SMHシリーズ。
- スピンドルエンコーダ：Syntec、スピンドルベアリング：KOYO / NTN / NSK（日本）、数量5（P4）。
- スピンドル冷却システム：Xinfu。
- ボールねじ：PMI 3210（台湾）×2、ガイド：PMI 35ローラーリニアガイド×4。
- 軸モータ：Syntec AM11×2。
- タレット：8ステーションサーボタレット（中心高さ63mm）、工具：4+4ライブツール。
- 油圧系：Seven Ocean 40 L、潤滑：Ishan、冷却システム：Luikar 68 L。
- ツールボックス：Gongtie、低圧電気部品：Schneider。
オプション構成
- FANUCまたはSIEMENS CNCシステム。
- THK製ガイドやボールねじ。
- サブスピンドル。
- バー材供給装置（バーフィーダ）やチップコンベヤ。
- ガントリーロボット／多関節ロボットによる搭載・取り出し、パーツキャッチャー。
- 自動測定システム、高圧クーラント、工具測定、オイルミストコレクタ、インデックスチャック、フットスイッチ、ドアロックスイッチ等。
用途
- 一般機械製造。
- 自動車産業部品。
- 繊維機械部品。
- 電子機器部品。
- 精密機械部品。
- 冷凍・空調部品。
- 3C産業部品（家電部品）加工。
- 航空宇宙部品の加工。
仕様 / 技術データ
- 型式：PM4632。
- 最大旋回直径（ベッド上）：600 mm。
- 最大旋削径：260 mm。
- 最大旋削長：150 mm。
- 芯高（主軸～工具テーブル）：99 mm。
- 芯高（主軸～床）：約1050 mm。
- X軸移動量：350 mm、Z軸移動量：280 mm。
- 主軸鼻形状：A2-5、主軸通し穴径：56 mm。
- 最大バー材容量（内/外）：45 / 35 mm。
- 主軸モータ出力：11.7 kW、主軸回転数（定格/最大）：2000 / 5000 r/min。
- 主軸トルク（定格/最大）：64 / 120 N·m。
- X/Z軸早送り（G0）：20 / 20 m/min。
- 軸の繰り返し精度：0.005 mm。
- 工具ホルダー数（タレットポケット）：4（メインタレット）および4+4ライブツール対応。
- 工具シャンクサイズ：20 mm、ボーリングホルダ：φ25 mm。
- オプションタレット中心高さ（フロント側）：63 mm。
- 冷却タンク容量：68 L、油圧タンク容量：40 L。
- 機械全負荷消費電力：23 kW。
- 外形寸法（L×W×H）：2000 × 1600 × 1900 mm、総重量：2500 kg。
- 保証：12か月。
