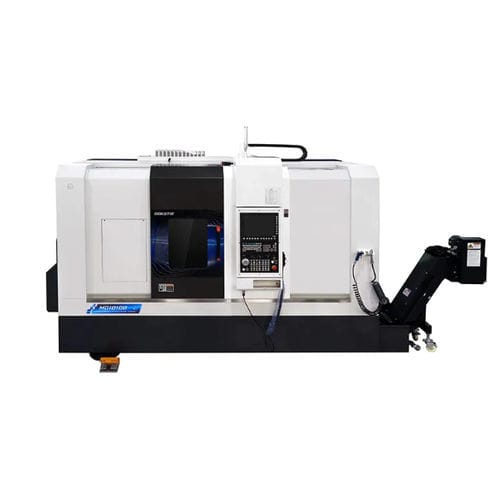

CNCフライス加工センター MD10100横型2軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜ベッド
- その他の特徴
- タレット付, 精密, Y軸付, 自動荷積み式, ガントリーロボット付き, バーフィーダー付き
- 直径
600 mm
(23.62 in)- X軸移動距離
185 mm
(7.28 in)- Z軸移動距離
556 mm
(21.89 in)- 重量
3,310 kg
(7,297.3 lb)- 主軸力
13.4 kW
(18.22 hp)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)
詳細
MD0642 概要
主な特徴
主要コンポーネント
標準構成（代表項目）
オプション
仕様
- MD0642 は傾斜ベッド式のCNC旋盤フライス複合機で、12ステーションのパワータレットとオプションの副主軸により二段階の旋削／フライス加工を自動化ラインで実現します。
- HT300 鋳鉄ベッドとフルカバー構造により、重切削に耐える剛性と切粉管理、作業者の安全性を確保します。
主な特徴
- ダイレクトドライブ式同期主軸（油冷）と高精度ベアリングにより、定トルク・低振動・高精度位置決めを実現。
- 標準Syntec 22TA CNC（Fanuc／Siemens 選択可）、多工程のプログラミングに対応。
- BMT55 12ステーションのパワータレット（サーボ駆動）で重切削対応。Y軸オプションあり。
- 6インチ中空油圧チャック（3爪）と油圧センタレスト（MT4）によりバー加工と安定クランプを実現。
- PMI ローラーガイドおよびX/Z 軸ボールねじで高剛性・高速送り・再現性の高い位置決め。
- 潤滑・冷却・濾過・オイルクーラーを統合し、加工安定性と部品寿命を向上。
主要コンポーネント
- ベッド：HT300 鋳鉄の傾斜ベッド、高温焼付塗装で耐食性と減衰性を確保。
- CNC：Syntec 22TA（標準）、Fanuc／Siemens はオプション。
- 主軸：油冷式ダイレクトドライブ同期主軸、NTN/NSK 等の高精度ベアリング、スピンドル鼻 A2‑5、貫通穴 Ø56 mm。
- チャック：6インチ中空油圧チャック（3爪）、硬化研削面、直接給脂。
- タレット：BMT55、12ステーション（重切削対応）。
- 案内 & ねじ：PMI ローラーガイド、PMI ボールねじ（X/Z）、給油・冷却対応。
- 冷却・濾過：Luikar 2V‑30 リフトポンプ、大容量タンク、フィルトレーション。
- 電気箱：Schneider 低電圧部品、セキュリティインターロック、内部熱交換器。
標準構成（代表項目）
- 機体：HT300 鋳鉄、傾斜ベッド。
- CNC：Syntec 22TA（台湾）。
- 主軸：油冷式ダイレクトドライブ主軸。
- ボールねじ：X/Z 軸 PMI。
- 軸モータ：Syntec サーボ（AM シリーズ）。
- 主軸ベアリング：NTN（日本）。
- 油圧システム：Seven Ocean（40 L）。
- 潤滑：Ishan（2 L）。
- 電装部品：Schneider。
- 全閉カバーおよびステンレス内張り。
オプション
- Fanuc または Siemens CNC システム。
- ワークキャッチャー、ワークコンベヤ。
- バー材供給装置（バーフィーダ）と自動供給。
- チップコンベヤ、上位フィルタリングシステム。
- ガントリーロボット、協働ロボット等の自動化統合。
仕様
- 型式：MD0642
- ベッド上振れ直径（最大）：Ø650 mm
- 最大加工径：Ø320 mm
- 最大加工長：420 mm
- X軸移動量：185 mm
- Z軸移動量：556 mm
- 取付芯押し移動：470 mm
- 芯押しスリーブ移動量：100 mm
- ライブツール出力／トルク：3.1 kW / 15 N·m
- 主軸鼻端：A2‑5
- 主軸貫通穴：Ø56 mm
- シャンク材対応バー径（内/外）：45 / 35 mm
- 主軸出力：13.4 kW
- 主軸最高回転数：0–5000 rpm
- 主軸定格/最大トルク：64–120 N·m
- タレット：BMT55、12 ステーション
- X/Z 早送り：20 m/min
- X/Z 繰返し精度：0.003 mm
- 油圧タンク容量：40 L
- 機械定格消費電力：24 kW
- 外形寸法（L×W×H）：2262 × 1668 × 1988 mm
- 総重量：3310 kg
- 保証：18 ヶ月
- 最小発注数量：1 セット
