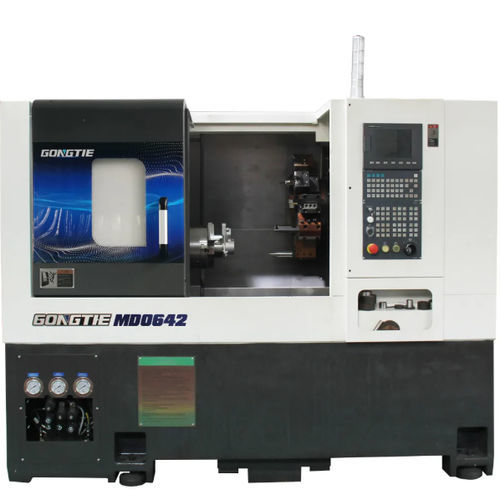

CNCフライス加工センター MD0642横型2軸傾斜ベッド
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 2軸
- 構造
- 傾斜ベッド
- その他の特徴
- タレット付, オートメーション, 油圧式, 大型チャック装置, ガントリーロボット付き, バーフィーダー付き
- 直径
650 mm
(25.59 in)- X軸移動距離
185 mm
(7.28 in)- Z軸移動距離
556 mm
(21.89 in)- 重量
3,310 kg
(7,297.3 lb)- 主軸力
13.4 kW
(18.22 hp)- 回転速度
最少: 0 rpm
(0 rad.min-1)最大: 5,000 rpm
(31,415.927 rad.min-1)
詳細
概要
主要特徴
主要部品（概要）
標準構成（抜粋）
オプション
技術仕様
- MD0642は傾斜ベッド式のCNC旋盤フライスで、旋削とフライスを組み合わせた加工向けに設計され、12ステーションのBMT55パワータレットと二工程加工用のサブスピンドル（オプション）を装備します。
- 機械構造は重切削を想定し、定トルクの直結スピンドル、PMIガイド・ボールねじ、および量産向けの各種自動化をサポートします。
主要特徴
- 定トルクを維持する直結同期スピンドル。スピンドルノーズ A2-5、13.4 kW、0–5000 rpm、油冷式。NTN/NSK P4ベアリング（3+2構成）。
- 12ステーションBMT55パワータレット（Y軸対応）— 最大12個のサーボ工具を搭載可能。
- 6インチ中空油圧チャック（3爪）、把持径約17–210 mm、最大把持力約140 kN。
- 油圧テールストック（MT4）、クイル移動100 mm、最大テールストック移動470 mm。プログラム可能なテールストックはオプション。
- Syntec 22TA CNC標準装備（FANUCまたはSIEMENS選択可）とSyntecサーボ。二工程シーケンスのプログラムに対応。
- 冷却・洗浄：Luikar 2V-30ポンプ、大容量タンクおよび濾過システム。スピンドル冷却と切り粉排出を考慮。
- 自動化対応：棒材供給器、門型/ロボット統合、切りくずコンベア、部品回収機、測定装置など。
主要部品（概要）
- ベッド：剛性と切りくず排出性を考慮したHT300鋳鉄傾斜ベッド、耐熱焼付塗装仕上げ。
- CNC・駆動系：標準Syntec 22TA、Syntecサーボ（AM11）、スピンドル駆動 Syntec SMH。FANUC/Siemensはオプション。
- スピンドル：内蔵同期モータースピンドル、13.4 kW、0–5000 rpm、A2-5 ノーズ、スピンドル穴径56 mm。
- チャック：6インチ中空油圧チャック、硬化研削面及び直接給油。
- タレット：BMT55 12ステーション、Y軸付きでサーボ工具を対応。
- ガイド・ねじ：PMI 35 mm ローラーリニアガイド、PMI 3210 ボールねじ（X/Z）、C3、公差、油潤滑・冷却対応。
- 油圧・潤滑：Seven Ocean 40 L 油圧ユニット、Ishan 2 L 循環潤滑システム。
- 電装：低圧電装はSchneider等、機械内に安全ロックと熱交換器を装備。
標準構成（抜粋）
- 傾斜ベッド HT300 鋳鉄。
- Syntec 22TA CNC、Syntec AM11 サーボ。
- Gongtie製モータースピンドル、Syntec SMH スピンドル駆動、Syntec スピンドルエンコーダ。
- NTN スピンドルベアリング（5個）。
- PMI 3210 ボールねじ（X/Z）・PMI 35 ローラーガイド。
- Luikar 2V-30 冷却ポンプ、Seven Ocean 油圧、Ishan 潤滑システム、Schneider 低圧電装。
オプション
- FANUC または SIEMENS CNC システム。
- THK ガイドおよびボールねじ。
- サブスピンドル（副主軸）。
- 棒材供給器（PRO Ray VS65）、切りくずコンベア、門型ロボット/多関節ロボット、部品回収機、ライブツール、自動測定など。
技術仕様
- 型式: MD0642
- 最大旋回直径（ベッド上）: 650 mm
- 最大加工直径: 320 mm
- 最大加工長さ: 420 mm
- X軸移動量: 185 mm
- Z軸移動量: 556 mm
- テールストック移動: 470 mm
- テールストッククイル移動: 100 mm
- ライブツールモータ: 3.1 kW / 15 N·m
- スピンドルノーズ: A2-5 ; スピンドル穴径: 56 mm
- 油圧チャック: 6" ; 棒材許容径（内/外）: 45 / 35 mm
- スピンドル出力: 13.4 kW ; 回転数: 0–5000 rpm ; 定格/最大トルク: 64 – 120 N·m
- X/Z 早送り (G0): 20 m/min ; X/Z 繰返し精度: 0.003 mm
- 標準工具数: 6 ; タレットステーション: 12 ; 工具軸径: 25 mm
- 油圧タンク容量: 40 L ; 機械定格消費電力: 24 kW
- 外形寸法 (L x W x H): 2262 x 1668 x 1988 mm ; 重量: 3310 kg
- 保証: 18ヶ月 ; 最小発注量: 1台
