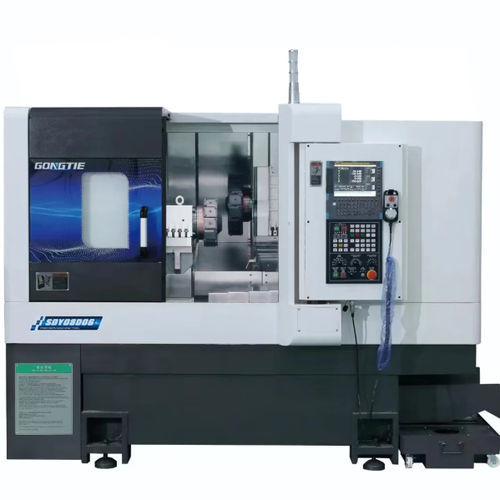

CNCフライス加工センター SDX08-A横型3軸ダブルタレット
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- タイプ
- 横型
- 軸の数
- 3軸
- 構造
- ダブルスピンドル, ダブルタレット, 傾斜ベッド
- その他の特徴
- 高精度, タレット付, 高剛性, 激しい使用に耐える, オートメーション, ガントリーロボット付き, バーフィーダー付き
- 直径
320 mm
(12.6 in)- X軸移動距離
250 mm, 320 mm
(9.84 in, 12.6 in)- Y軸移動距離
最少: -55 mm
(-2.17 in)最大: 55 mm
(2.17 in)- Z軸移動距離
250 mm, 320 mm
(9.84 in, 12.6 in)- 重量
6,050 kg
(13,337.97 lb)- 主軸力
13.4 kW, 15 kW
(18.22 hp, 20.39 hp)- 回転速度
4,000 rpm, 5,000 rpm
(25,132.741 rad.min-1, 31,415.927 rad.min-1)
詳細
概要主な特長45°傾斜ベッドとボックスガイドウェイを備えたHT300鋳鉄製機械本体は、高い剛性と耐振動性を提供します。 FANUC CNCシステム（シリーズ0i-TF Plus）を標準装備（オプションでSIEMENSにも対応可能）。 主軸と副軸に自社製のダイレクトドライブ同期電動スピンドルを採用し、高速、定トルク、低振動、正確な位置決めを実現します。 高剛性スピンドルベアリングとPMIグレードのボールねじ/ローラーガイドウェイにより、正確な送り出しと位置決めが可能。 重切削加工に適したBMT45パワータレット（Y軸付きメイン15ステーション、サブタレットBMT45 12ステーション）。 統合された油圧ステーション、水ポンプ、多段潤滑システムにより、安定したパワーと長期間の稼動を実現。 シュナイダー低電圧電気部品、フルインナーステンレスフェンス、フルクローズド機械カバーにより、安全性と耐久性を確保。
機械部品 旋盤ベッド: 統合されたHT300鋳鉄;高温ストービングワニス塗装;フルパーツをロードするように設計された構造;簡単なチップ搬送、耐腐食性、剛性、防振を備えています CNCシステム：FANUCシリーズ0i-TF Plus（シリアル通信、4Gメモリ）、オプションでFANUCまたはSIEMENSを選択可能、マルチスピンドル/マルチサーボ連携、高速回転からのダイレクトスピンドル位置決めをサポートします。 スピンドル：P4グレードベアリングを搭載したシンクロナスモータスピンドルを内蔵、定トルク、低振動、高精度のために設計されています（メインスピンドルとサブスピンドルの配置） チャック：主軸8インチ3爪チャックと副軸6インチ3爪チャック、合わせ面は焼き入れ研磨、高いクランプ精度のための直接潤滑： ボックスガイドウェイ（補間Y軸）：高荷重下での機械剛性と安定性を確保： X/Z 35mmローラーガイドウェイ: 6つのスライドブロックを備え、高負荷時の剛性と正確な送り出しが可能。 ボールねじ: 高精度なボールねじ： ボールねじ：X/Z軸用PMI C3グレードボールねじ（高速送り、高精度、オイル潤滑、冷却式） 冷却およびクリーニング：大容量タンクと濾過を備えた2V-30揚水ポンプにより、ワークピースやツールの冷却/クリーニングをサポート 電気ボックス： 電気ボックス: 安全スイッチロックと内部熱交換器を備えた完全な電気部品。 油圧ステーション: セブンオーシャン（台湾）油圧ステーションは、スピンドルシリンダー、チャック、テールストックに安定した動力を提供します。 潤滑システム: ガイドウェイとスクリューに2L/4Lのオイル潤滑。
標準構成(ページに記載) 機械本体 - 水平スラントベッドHT300鋳鉄 - 原産国：中国 - 入数：1：中国 - Qty：日本 - Qty：1 スピンドル - ビルトインエレクトロスピンドル - 原産国: 中国 - 入数: 1 Xネジ - PMI 3210 C3ボールネジ - 台湾製 - 数量：1台湾製 - Qty：台湾より - Qty：台湾 - 数量：1台湾より - Qty：1 X/Z軸ガイドウェイ - PMI 35 Pグレードローラーガイドウェイ - 台湾製 - 数量：1台湾 - 数量：14 チャック - 3爪油圧式中空チャック - 台湾製 - 数量：1：台湾 - 数量：11 タレット - BMT45-15 with Y / BMT45-12 - 原産国：中国 - 入数：4中国 - Qty：1 油圧システム - セブンオーシャン 64L 容量、2.2 kW - 台湾より台湾 - 数量：11 潤滑システム - Ishan 2/4L容量 - 台湾より - 数量：1台湾 - 数量：11 冷却システム - Luikar 15mリフト - 台湾より - 数量：1台湾 - 数量：11 水タンク - 200L水タンク - 台湾製 - 数量：1中国 - Qty：1 低圧電気 - シュナイダー - フランス製 - 数量：1フランス製 - 入数：11 ライト - 作業灯、警告灯 - 中国製 - Q数：1中国製 - 入数：12 インナーフェンス - ステンレス製フルクローズド インナーフェンス - 中国製 - 数量：2中国 - Qty：1 マシンカバー - フルクローズドマシンカバー - 中国製 - 数量：1中国製 - 入数：11 ツールボックス - マシンツールキット（箱入り） - 中国製 - 数量：1中国 - Qty：1
オプション構成ファナックまたはシーメンスCNCシステム THKガイドウェイとスクリュー サブスピンドル バーフィーダー チップコンベア ガントリーロボット パーツストーカー
オプション（一例掲載）エアブロー、ライブツール、アームロボット C軸インデックス、インデックスチャック、バーフィーダー ガントリーロボット搬出入、カッター、パーツキャッチャー 自動測定システム、自動ドア、チップコンベア 自動半径補正、エアガン、オイルミストコレクター 工具測定システム、油圧コレットまたはチャック、フットスイッチ
性能/仕様モデル：SDX08-A ベッド上の最大スイング径：320 mm 最大加工直径: 220 mm 最大加工長: 200 mm X軸の最大移動量：X1：250mm、X2：320mm Z軸の最大移動量：（表のXと同じ）X1：250mm、X2：320mm Y軸の移動量：±55mm ライブツーリングパワー/トルク： 3.1kW/15N・m 主軸端：A2-6（メイン）/ A2-5（サブ） スピンドル内径：66 mm（メイン）/ 56 mm（サブ） 最大バー容量（内側）：51 / 45 mm 主軸出力：15 kW（主軸）/ 13.4 kW（副軸） 主軸回転数範囲：4000 / 5000 rpm 主軸トルク：91/260および64/120（リスト通り） 油圧チャックサイズ：8" / 6" サーボタレットタイプ：BMT45-15（Y付き）/BMT45-12 サーボタレットステーション：15 / 12 ツールシャンクサイズ：25 mm Boring toolholder ID：φ32mm X/Z軸ラピッドトラバース：X1/X2/Y/Z1/Z2：15/15/20/20m/min X/Z軸繰り返し精度：X/Y/Z1/Z2：0.005/0.005/0.003/0.003mm 油圧タンク容量：64L 油圧ステーションモーター出力：2.2 kW オイル潤滑容量：2 / 4 L 全機械出力：50 kW 機械全体寸法（LxWxH）：2600 x 2280 x 2180 mm 機械総重量：≒6050 kg 保証：12ヶ月
---
