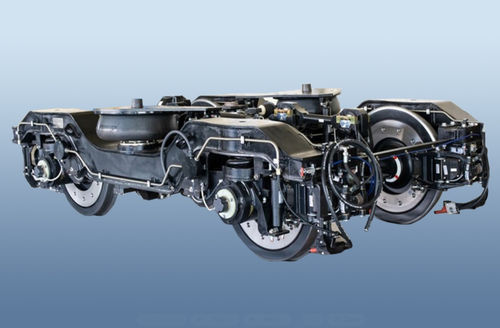

在来線列車用台車 68-7085-01

1520 mmディスクブレーキ駆動式

68-7085-01 二軸クレードルフリー台車駆動タイプは、1520 mmゲージの鉄道で140 km/hの設計速度で動作するハイドロメカニカルギアボックスを備えたディーゼルトレインの下での使用を目的としています。 台車は以下の装備があります： - 車軸の中央部分に取り付けられた車軸箱、ホイールブレーキディスク、ギアボックスを備えたホイールセット； - 車軸箱（一次）サスペンションのコイルスプリング； - 中央（二次）サスペンションの空気ばね； - 垂直および水平の油圧振動ダンパー； - ディスクブレーキ要素； - トーションデバイス； - 滑り止め装置のセンサー、車軸箱の加熱制御システムのセンサー、КЛУБ-Уシステムのセンサーを含む電子システム； - ホイールとレールの接触ゾーンへの砂供給システム。 技術的特徴 パラメータとサイズの名前 | 単位 | 規範値 質量 | kg | 9100 ベース | mm | 2 560 鉄道ゲージ | mm | 1 520 設計速度 | km/h | 140 乗り心地指標、最大 | | 2.9 レール上のホイールセットからの最大静的荷重、最大 | kN (tf) | 196.0 (20.0) 全体寸法： - 長さ - 幅 - 高さ | mm | 4253 2900 1050 ホイール直径 | mm | 957
