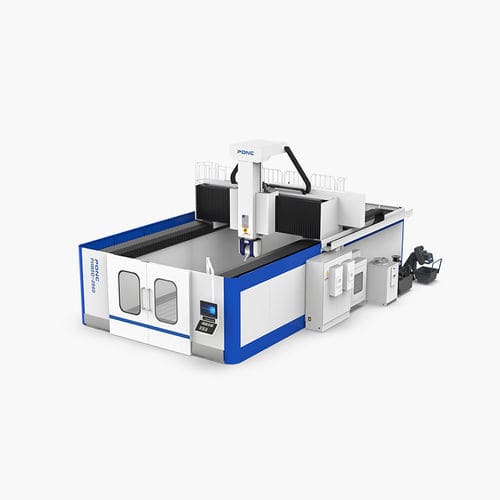

5軸マシニングセンタ PHB5D-2540/60/80縦型アルミニウム合金用スチール用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム合金用, スチール用, 銅用, アルミニウム用
- タイプ
- ガントリー型
- スピンドル
- HSK A-63
- ツールステーション数
- 20ツール
- 関連機能
- 製粉, ドリル, タップ加工
- 応用
- 型用, 激しい使用に耐える, 宇宙産業用
- その他の特徴
- 高精度
- X軸移動距離
4,000 mm, 6,500 mm, 8,500 mm
(157.48 in, 255.91 in, 334.65 in)- Y軸移動距離
2,600 mm
(102.36 in)- Z軸移動距離
1,000 mm, 1,250 mm, 1,500 mm
(39.37 in, 49.21 in, 59.06 in)- 回転速度
6,000 rpm, 18,000 rpm
(37,699 rad.min-1, 113,097 rad.min-1)- 出力
56 kW, 70 kW
(76.14 hp, 95.17 hp)- X軸の移動速度
30 m/min
- Y軸の移動速度
30 m/min
- Z軸の移動速度
30 m/min
- 最大ツール重量
5 kg
(11 lb)- 位置決め精度
0.012 mm, 0.015 mm, 0.025 mm, 0.03 mm, 0.04 mm
(0.00047 in, 0.00059 in, 0.00098 in, 0.00118 in, 0.00157 in)- 繰返し精度
0.008 mm, 0.01 mm, 0.012 mm, 0.017 mm, 0.022 mm
(0.00031 in, 0.00039 in, 0.00047 in, 0.00067 in, 0.00087 in)- 総重量
55 t, 70 t, 84 t
(60.63 us ton, 77.16 us ton, 92.59 us ton)- 全長
8,300 mm, 10,800 mm, 12,800 mm
(326.8 in, 425.2 in, 503.9 in)- 全幅
7,800 mm
(307.1 in)- 全高
5,700 mm
(224.4 in)
詳細
1.PHB5D型CNCマシニングセンタは、フライス加工、ドリル加工、タッピング加工が可能です。
2.国際的な CNC の数値制御システムはアルミニウム、鋼鉄、銅、等のような金属のプロフィールのさまざまな長さのための machining 採用されます。
3.ブリッジ型設計を採用し、加工範囲が広く、加工精度が高い。
4.A/C軸マルチアングル、マルチ方位角、マルチアングル加工、様々な加工ニーズに対応します。
5.金型や航空宇宙産業で、大中型金型やアルミ合金構造部品の加工に広く使われている。
旅行
スピンドル先端からワークテーブルまでの距離
mm - 0~1250
コラム間距離
mm - 3400
ワークテーブル
作業台サイズ mm
2500×4000/6000/8000
ワークテーブル最大荷重
T/m²
5
T溝ピッチ - / - 22H7;250
スピンドル
スピンドルトルク
N-m - 89/111(S1/S6)
ラム断面
mm - 500×500
ツールマガジン（オプション
工具最大径（フル装備時） mm
Ф80
工具最大径（空刃時） - mm
Ф150
工具最大長 - mm - 250
軸送り速度
切削送り速度 X/Y/Z
m/min
15/15/15
機械仕様
必要空気圧 - kg/cm² - 6
---
