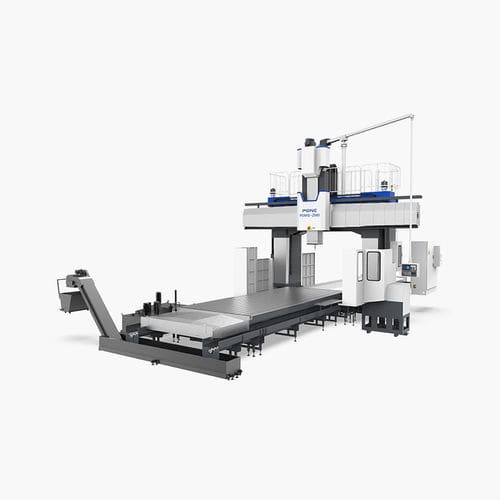

3軸フライス盤 PGMG series縦型ブリッジBT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- スピンドル
- BT 50
- ツールステーション数
- 40ツール, 16ツール
- 関連機能
- ドリル, タップ加工
- 応用
- 激しい使用に耐える
- X軸移動距離
4,200 mm, 6,200 mm, 8,500 mm
(165.35 in, 244.09 in, 334.65 in)- Y軸移動距離
3,900 mm
(153.54 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
17 kW, 25.5 kW
(23.11 hp, 34.67 hp)- X軸の移動速度
15 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)- 最大ツール重量
25 kg
(55.1 lb)- 位置決め精度
最大: 0.045 mm
(0.00177 in)最少: 0.012 mm
(0.00047 in)- 繰返し精度
最大: 0.035 mm
(0.00138 in)最少: 0.008 mm
(0.00031 in)- 総重量
55 t, 60 t, 65 t
(60.63 us ton, 66.14 us ton, 71.65 us ton)- 全長
12,000 mm, 16,000 mm, 20,000 mm
(472.4 in, 629.9 in, 787.4 in)- 全幅
7,800 mm
(307.1 in)- 全高
6,500 mm
(255.9 in)
詳細
加工ワークの高さ範囲を広げ、加工性能を向上させるためにW軸を設定します。
固定ビーム加工機に比べ、ワークの高さ範囲が大きく、W軸ストロークとZ軸ストロークを重ね合わせることができるため、ラムの伸び過ぎや加工剛性への影響を効果的に防止することができます。
ofmolds、構造部品、織物の machineryand の他の部品の処理で広く利用された。
旅行
W軸
mm
1300
主軸端からワークテーブルまでの距離
mm - 0~2100
コラム間距離
mm - 3200
ワークテーブル
作業台サイズ mm
2500×4000/6000/8000
Tスロット仕様
/ - 28×200
スピンドル
スピンドルトルク
N・m - 723/1087(S1/S6-40%)
ラム断面積
mm - 400×400
ツールマガジン（オプション
最大工具径（フル装備時） - mm
Ф125
工具最大径（空刃時） - mm
Ф250
工具最大長 - mm - 400
軸送り速度
切削送り速度 X/Y/Z
m/min
6/6/6
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
