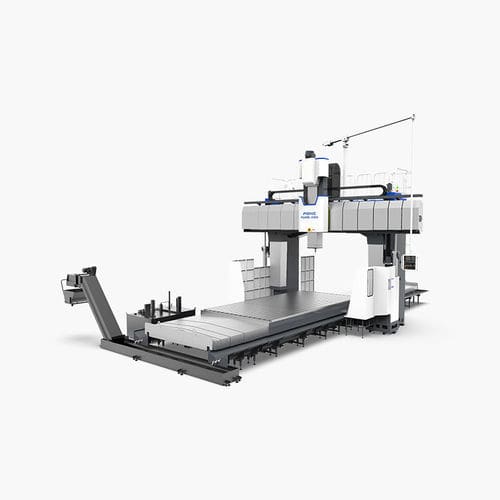

3軸フライス盤 PGMB series縦型ブリッジ40ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- ツールステーション数
- 40ツール, 16ツール
- 関連機能
- ドリル, タップ加工
- 応用
- 型用, 宇宙産業用, 激しい使用に耐える
- その他の特徴
- 高速, 高精度
- X軸移動距離
4,200 mm, 6,200 mm, 8,500 mm
(165.35 in, 244.09 in, 334.65 in)- Y軸移動距離
4,500 mm
(177.17 in)- Z軸移動距離
1,200 mm
(47.24 in)- 回転速度
4,500 rpm
(28,274 rad.min-1)- 出力
22 kW, 33 kW
(29.91 hp, 44.87 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)- 位置決め精度
0.015 mm, 0.025 mm, 0.035 mm, 0.04 mm, 0.045 mm
(0.00059 in, 0.00098 in, 0.00138 in, 0.00157 in, 0.00177 in)- 繰返し精度
0.01 mm, 0.015 mm, 0.025 mm, 0.03 mm, 0.035 mm
(0.00039 in, 0.00059 in, 0.00098 in, 0.00118 in, 0.00138 in)- 総重量
80 t, 90 t, 100 t
(88.18 us ton, 99.21 us ton, 110.23 us ton)- 全長
12,000 mm, 16,000 mm, 20,000 mm
(472.4 in, 629.9 in, 787.4 in)- 全幅
8,500 mm
(334.6 in)- 全高
8,000 mm
(315 in)
詳細
大型部品、プレート部品、ディスク部品、シェル部品金型などの精密部品の加工に適しています。
固定梁機に比べ、ワークの高さ範囲が大きく、W軸ストロークとZ軸ストロークを重ね合わせることができるため、ラムが長く伸びすぎて機械剛性に影響するのを効果的に防ぐことができます。
広く造船、発電、重機械、機関車、航空宇宙、繊維機械、印刷機械、金型製造などの業界で使用されています。
旅行
W軸
mm
1300
主軸端からワークテーブルまでの距離
mm - 0~2350
コラム間距離
mm - 3700
ワークテーブル
作業台サイズ mm
3000×4000/6000/8000
Tスロット仕様
/ - 28×200×13
スピンドル
スピンドルトルク
N-m - 1076/1614(S1/S6-40%)
ラム断面
mm - 400×400
ツールマガジン（オプション
最大工具径（フル装備時） - mm
Ф125
工具最大径（空刃時） - mm
Ф250
工具最大長 - mm - 400
軸送り速度
切削送り速度 X/Y/Z
m/min
6/6/6
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
