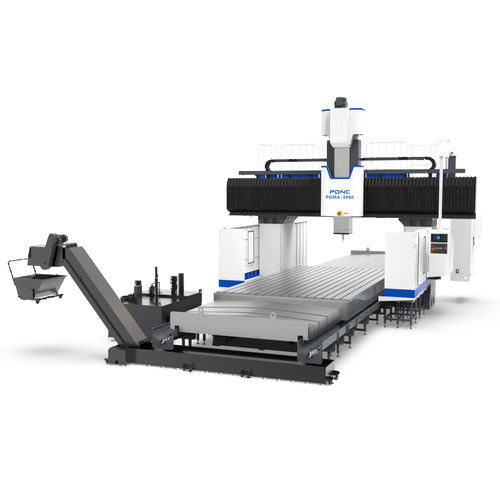

激しい使用に耐えるマシニングセンタ PGMA series3軸縦型ブリッジ
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- スピンドル
- BT 50
- ツールステーション数
- 40ツール, 24ツールステーション, 16ツール, 32ツール
- 関連機能
- ドリル, タップ加工
- 応用
- 型用, 激しい使用に耐える
- その他の特徴
- 高精度, 高速, 高剛性
- X軸移動距離
4,200 mm, 6,200 mm, 8,500 mm
(165.35 in, 244.09 in, 334.65 in)- Y軸移動距離
4,500 mm
(177.17 in)- Z軸移動距離
1,600 mm
(62.99 in)- 回転速度
2,500 rpm
(15,708 rad.min-1)- 出力
37 kW, 55.5 kW
(50.31 hp, 75.46 hp)- X軸の移動速度
10 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
10 m/min
- 最大テーブル積載量
24 t, 36 t, 48 t
(26 us ton, 40 us ton, 53 us ton)- 最大ツール重量
18 kg, 25 kg
(39.7 lb, 55.1 lb)- 位置決め精度
0.018 mm, 0.025 mm, 0.035 mm, 0.045 mm
(0.00071 in, 0.00098 in, 0.00138 in, 0.00177 in)- 繰返し精度
0.012 mm, 0.015 mm, 0.025 mm, 0.035 mm
(0.00047 in, 0.00059 in, 0.00098 in, 0.00138 in)- 総重量
80 t, 90 t, 100 t
(88.18 us ton, 99.21 us ton, 110.23 us ton)- 全長
12,000 mm, 16,000 mm, 20,000 mm
(472.4 in, 629.9 in, 787.4 in)- 全幅
9,000 mm
(354.3 in)- 全高
8,000 mm
(315 in)
詳細
大型部品、プレート部品、ディスク部品、シェル部品金型などの精密部品の加工に適しています。
X軸は4本のローリングガイドレールで支持され、Z軸は四辺で拘束されたスクエアラム構造を採用し、加工剛性に優れている。
Z軸の送りは二重モーターと二重ネジで駆動され、より良いinnertiamatchingとダイナミックな応答性を持っています。
それは広く造船、発電、重機械、機関車、繊維機械、印刷機械、金型製造などの業界で使用されています。
旅行
主軸端からワークテーブルまでの距離
mm - 300~1900
コラム間距離
mm - 3700
ワークテーブル
作業台サイズ mm
3000×4000/6000/8000
Tスロット仕様
/ - 28×200×13
スピンドル
スピンドルトルク
N-m - 1873/2810(S1/S6-40%)
ラム断面
mm - 450×450
ツールマガジン（オプション）
最大工具径（フル装備時） - Ф125 mm
Ф112 mm
工具最大径（空刃）
Ф250 mm
Ф200 mm
工具最大長
400 mm - 300 mm
軸送り速度
切削送り速度 X/Y/Z
m/min
6/6/6
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
