5軸マシニングセンタ PHC5D series
縦型ガントリー型HSK A-63

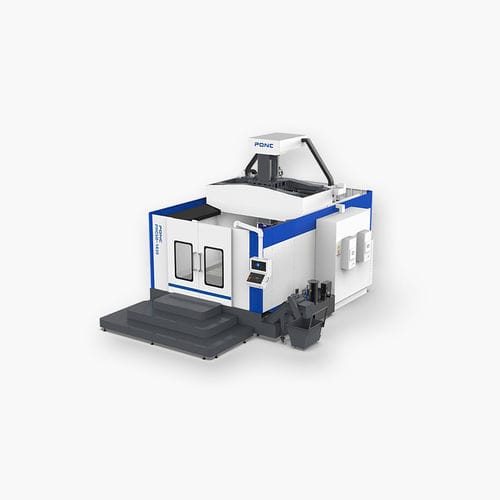

5軸マシニングセンタ - PHC5D series - PONC CNC - 縦型 / ガントリー型 / HSK A-63

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 5軸
主軸の方向: 縦型
タイプ: ガントリー型
スピンドル: HSK A-63
ツールステーション数: 20ツール
関連機能: 製粉, ドリル, タップ加工
応用: 激しい使用に耐える
X軸移動距離: 3,000 mm, 4,000 mm, 6,000 mm
(118.11 in, 157.48 in, 236.22 in)
Y軸移動距離: 1,600 mm
(62.99 in)
Z軸移動距離: 800 mm
(31.5 in)
回転速度: 8,000 rpm, 20,000 rpm
(50,265 rad.min-1, 125,664 rad.min-1)
出力: 25 kW, 30 kW
(33.99 hp, 40.79 hp)
X軸の移動速度: 30 m/min
Y軸の移動速度: 30 m/min
Z軸の移動速度: 30 m/min
最大ツール重量: 5 kg
(11 lb)
位置決め精度: 0.008 mm, 0.015 mm, 0.018 mm, 0.025 mm
(0.00031 in, 0.00059 in, 0.00071 in, 0.00098 in)
繰返し精度: 0.006 mm, 0.008 mm, 0.01 mm, 0.012 mm
(0.00024 in, 0.00031 in, 0.00039 in, 0.00047 in)
総重量: 26 t, 29 t, 35 t
(28.66 us ton, 31.97 us ton, 38.58 us ton)
全長: 7,300 mm, 8,300 mm, 10,300 mm
(287.4 in, 326.8 in, 405.5 in)
全幅: 5,300 mm
(208.7 in)
全高: 4,300 mm
(169.3 in)

詳細

PHC5D型は、フライス加工、ボーリング加工、ドリル加工、リーマ加工、タッピング加工が可能です。この機械は密集した橋タイプガントリー機械中心です、すべての movementaxes は機械ベッドの左右の壁の上にあります。ワークテーブルは固定され、ワークの重量は処理精度に影響を与えません。可動部はボックス-イン-ボックス構造を採用しています。切削加工中、この構造の周囲にかかる力は、効果的に加工中の工作機械の安定性をimprovestheバランスされ、この熱対称designは、工作機械が過酷な環境の影響を受けにくくなります。トラベルコちゃん主軸端からワークテーブルまでの距離 mm - 0~800 コラム間距離 mm - 2250 ワークテーブル作業台サイズ mm 1600×3000/4000/6000 ワークテーブル最大荷重 T/m² 5 T溝ピッチ - / - 22H7;250 スピンドルスピンドルトルク N-m - 30/36(S1/S6) ラム断面 mm - 450×450 ツールマガジン（オプション工具最大径(全負荷時) - mm Ф80 工具最大径（空刃時） - mm Ф150 工具最大長 - mm - 250 軸送り速度切削送り速度 X/Y/Z m/min 15/15/15 機械仕様必要空気圧 - kg/cm² - 6 CNCシステム SIEMENS/FANUC

---
