5軸マシニングセンタ PHC5D-1630/40L
縦型ガントリー型HSK A-63

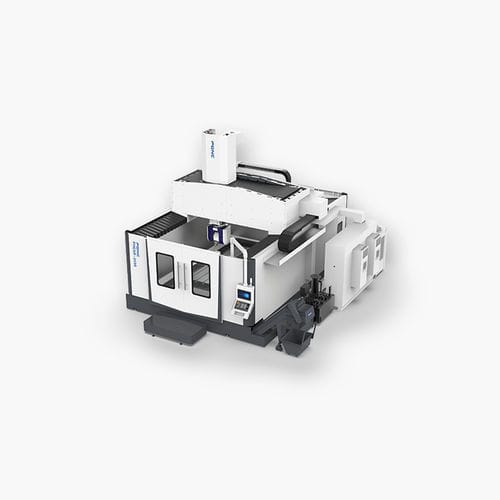

5軸マシニングセンタ - PHC5D-1630/40L - PONC CNC - 縦型 / ガントリー型 / HSK A-63

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 5軸
主軸の方向: 縦型
タイプ: ガントリー型
スピンドル: HSK A-63
ツールステーション数: 40ツール, 32ツール, 20ツール
応用: 自動車産業用, 型用, 宇宙産業用
X軸移動距離: 3,000 mm, 4,000 mm
(118.11 in, 157.48 in)
Y軸移動距離: 1,600 mm
(62.99 in)
Z軸移動距離: 800 mm, 1,000 mm
(31.5 in, 39.37 in)
回転速度: 8,000 rpm, 20,000 rpm
(50,265 rad.min-1, 125,664 rad.min-1)
出力: 25 kW, 30 kW
(33.99 hp, 40.79 hp)
X軸の移動速度: 60 m/min
Y軸の移動速度: 60 m/min
Z軸の移動速度: 30 m/min
最大ツール重量: 5 kg
(11 lb)
位置決め精度: 0.008 mm, 0.012 mm, 0.015 mm, 0.018 mm
(0.00031 in, 0.00047 in, 0.00059 in, 0.00071 in)
繰返し精度: 0.0012 mm, 0.006 mm, 0.01 mm
(0.00005 in, 0.00024 in, 0.00039 in)
全長: 7,300 mm, 8,300 mm
(287.4 in, 326.8 in)
全幅: 5,300 mm
(208.7 in)
全高: 5,700 mm
(224.4 in)

詳細

1.本装置は一体化のU字型ベッド作業台を採用し、すべての運動軸はベッドの壁の上にある。ボックス・イン・ボックス構造の可動部と組み合わせ、加工中の工作機械の安定性と剛性を効果的に向上させる。 2.X軸とY軸はリニアモーターで駆動され、Ac5軸ヘッドはトルクモーターで駆動され、中間伝達リンクがないため、加減速時に高い動的応答性が得られ、安定した加工精度が得られる。 3.5軸リンク、ワンクランプは、複雑な曲線ワークの多面加工を完了することができます。自動車、造船、航空宇宙、金型などの機械設備製造業で広く使用されています。トラベルコちゃん主軸端からワークテーブルまでの距離 mm - 0~1000 コラム間距離 mm - 2350 ワークテーブル作業台サイズ mm 1600×3000/4000 T溝のピッチ - / - 22H7;250 スピンドルスピンドルトルク N-m - 30/36(S1/S6) ラム断面 mm - 450×450 ツールマガジン（オプション工具最大径(全負荷時) - mm Ф80 工具最大径（空刃時） - mm Ф150 工具最大長 - mm - 250 軸送り速度切削送り速度 X/Y/Z m/min 20/20/15 必要空気圧 - kg/cm² - 6 CNCシステム SIEMENS/FANUC

---

これは自動翻訳です (英語の原文を読む)
