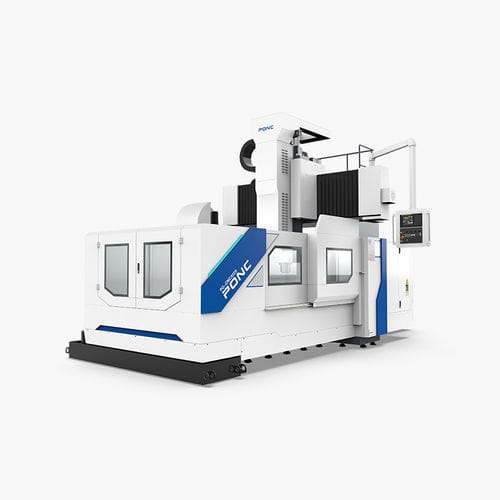

3軸マシニングセンタ PG-3220縦型ブリッジBT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- スピンドル
- BT 50
- 関連機能
- ドリル, タップ加工
- 応用
- 激しい使用に耐える
- X軸移動距離
3,200 mm
(125.98 in)- Y軸移動距離
2,000 mm
(78.74 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
18.5 kW
(25.15 hp)- X軸の移動速度
15 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
6 t
(7 us ton)- 位置決め精度
0.01 mm, 0.015 mm, 0.02 mm
(0.00039 in, 0.00059 in, 0.00079 in)- 繰返し精度
0.015 mm
(0.00059 in)- 総重量
23 t
(25.35 us ton)- 全長
8,400 mm
(330.7 in)- 全幅
5,300 mm
(208.7 in)- 全高
4,200 mm
(165.4 in)
詳細
1.ドリル、ボーリング、miling、拡大、リーミング、リジッドタッピング、線形補間円形補間、ヘリカル補間、3座標リンケージの機能と統合されています。
2.The ベッドおよびワークベンチは樹脂の砂と形成される高力および良質の鋳鉄から成っています。
交通
ワーク通過高さ mm - 1100
コラム間距離
mm - 1660
ワークテーブル
作業台サイズ（幅×長さ）
mm - 1800 x 3000
Tスロット幅/距離 - mm
9-22/190
フィード
切削送り X/Y/Z
mm/min
10/10/8
潤滑・冷却システム
潤滑システム - 自動
冷却装置 - 水冷
機械仕様
必要空気圧 - kg/cm² - 6~9
CNCシステム
SIEMENS/FANUC
---
