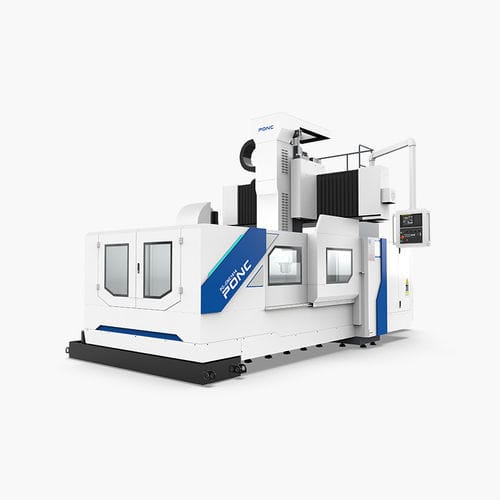

3軸マシニングセンタ PG-1614縦型ブリッジBT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- スピンドル
- BT 50
- 関連機能
- ドリル, タップ加工
- 応用
- 激しい使用に耐える
- X軸移動距離
1,600 mm
(62.99 in)- Y軸移動距離
1,500 mm
(59.06 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
18.5 kW
(25.15 hp)- X軸の移動速度
15 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
3 kg
(7 lb)- 位置決め精度
0.01 mm, 0.015 mm, 0.02 mm
(0.00039 in, 0.00059 in, 0.00079 in)- 繰返し精度
0.015 mm
(0.00059 in)- 総重量
13.5 t
(14.88 us ton)- 全長
5,800 mm
(228.3 in)- 全幅
4,850 mm
(190.9 in)- 全高
3,800 mm
(149.6 in)
詳細
1.ドリル、ボーリング、miling、拡大、リーミング、リジッドタッピング、線形補間円形補間、ヘリカル補間、3座標リンケージの機能と統合されています。
2.The ベッドおよびワークベンチは樹脂の砂と形成される高力および良質の鋳鉄から成っています。
トラベルコちゃん - ユニット - パラメータ
X軸 - mm - 1600
Y軸 - mm - 1500
Z軸 - mm - 800
主軸端からワークテーブルまでの距離 - / - 150~950(BT50)
ワーク通過高さ - mm - 1030
コラム間距離
mm - 1500
ワークテーブル
ワークテーブルのサイズ（幅×長さ）
mm - 1200 x 1700
Tスロット幅/距離 - mm
7-22/170
最大荷重 - T - 2.5
フィード
高速X送り - m/min - 15
Y速送り-m/min-15
Z早送り - m/min - 12
切削送り X/Y/Z - - mm/min
mm/min
10/10/8
潤滑・冷却システム
潤滑システム - 自動
冷却装置 - 水冷
精度
X軸位置決め精度 - mm - 0.02
Y/Z軸位置決め精度
mm - 0.015/0.01
X/Y/Z軸繰り返し精度
mm - 0.015
機械仕様
必要空気圧 - kg/cm² - 6~9
CNCシステム
SIEMENS/FANUC
機械の高さ - mm - 3800
床面積 - mm
5800x4850
機械重量 - T - 13.5
---
