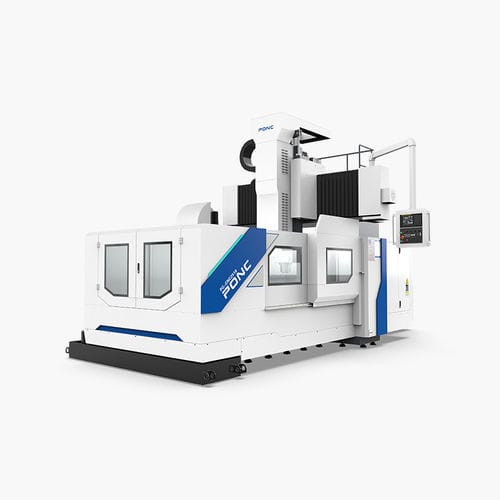

3軸マシニングセンタ PG-2518縦型ブリッジBT 50
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ
- スピンドル
- BT 50
- 関連機能
- ドリル, タップ加工
- 応用
- 激しい使用に耐える
- X軸移動距離
2,500 mm
(98.43 in)- Y軸移動距離
2,000 mm
(78.74 in)- Z軸移動距離
1,000 mm
(39.37 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
18.5 kW
(25.15 hp)- X軸の移動速度
15 m/min
- Y軸の移動速度
15 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
6 t
(7 us ton)- 位置決め精度
0.01 mm, 0.015 mm, 0.02 mm
(0.00039 in, 0.00059 in, 0.00079 in)- 繰返し精度
0.015 mm
(0.00059 in)- 総重量
23 t
(25.35 us ton)- 全長
7,300 mm
(287.4 in)- 全幅
5,400 mm
(212.6 in)- 全高
4,400 mm
(173.2 in)
詳細
1.ドリル、ボーリング、ミル加工、エキスパンド、リーミング、リジッドタッピング、直線補間、円弧補間、ヘリカル補間、三次元リンクの機能を統合。
2.ベッドと作業台は、樹脂砂で成形された高強度・高品質の鋳鉄製。
トラベルコちゃん
ワーク通過高さ mm - 1150
コラム間距離
mm - 1800
ワークテーブル
ワークテーブルのサイズ（幅×長さ）
mm - 1600 x 2500
Tスロット幅/距離 - mm
9-22/180
フィード
切削送り X/Y/Z
mm/min
10/10/8
潤滑・冷却システム
潤滑システム - 自動
冷却システム - 水冷
機械仕様
必要空気圧 - kg/cm² - 6~9
CNCシステム
SIEMENS/FANUC
---
