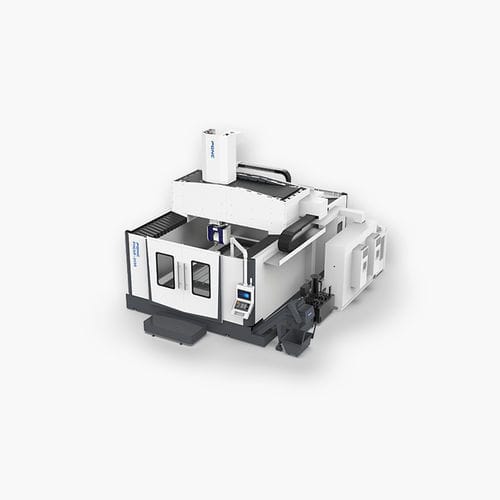

5軸マシニングセンタ PHC5D-2030/40L縦型ガントリー型HSK A-63
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- タイプ
- ガントリー型
- スピンドル
- HSK A-63
- ツールステーション数
- 40ツール, 32ツール, 20ツール
- X軸移動距離
3,000 mm, 4,000 mm
(118.11 in, 157.48 in)- Y軸移動距離
2,000 mm
(78.74 in)- Z軸移動距離
800 mm, 1,000 mm
(31.5 in, 39.37 in)- 回転速度
8,000 rpm, 20,000 rpm
(50,265 rad.min-1, 125,664 rad.min-1)- 出力
25 kW, 30 kW
(33.99 hp, 40.79 hp)- X軸の移動速度
60 m/min
- Y軸の移動速度
60 m/min
- Z軸の移動速度
30 m/min
- 最大ツール重量
5 kg
(11 lb)- 位置決め精度
0.01 mm, 0.015 mm, 0.017 mm, 0.02 mm
(0.00039 in, 0.00059 in, 0.00067 in, 0.00079 in)- 繰返し精度
0.008 mm, 0.012 mm, 0.015 mm
(0.00031 in, 0.00047 in, 0.00059 in)- 総重量
30 t, 33 t
(33.07 us ton, 36.38 us ton)- 全長
7,300 mm, 8,300 mm
(287.4 in, 326.8 in)- 全幅
5,700 mm
(224.4 in)- 全高
5,700 mm
(224.4 in)
詳細
1.本装置は一体化のU字型ベッド作業台を採用し、すべての運動軸はベッドの壁の上にある。ボックス・イン・ボックス構造の可動部と組み合わせることで、加工中の工作機械の安定性と剛性を効果的に向上させます。
2.X軸とY軸はリニアモーターで駆動され、Ac5軸ヘッドはトルクモーターで駆動され、中間伝達リンクがないため、加減速時に高い動的応答性が得られ、安定した加工精度が得られる。
3.5軸リンク、ワンクランプは、複雑な曲線ワークの多面加工を完了することができます。自動車、造船、航空宇宙、金型などの機械設備製造業で広く使用されています。
トラベルコちゃん
主軸端からワークテーブルまでの距離
mm - 0~1000
コラム間距離
mm - 2850
ワークテーブル
作業台サイズ mm
2000×3000/4000
ワークテーブル最大荷重
T/m²
5
T溝ピッチ - / - 22H7;250
スピンドル
スピンドルトルク
N-m - 30/36(S1/S6)
ラム断面
mm - 450×450
ツールマガジン（オプション
工具最大径(全負荷時) - mm
Ф80
工具最大径（空刃時） - mm
Ф150
工具最大長 - mm - 250
軸送り速度
切削送り速度 X/Y/Z
m/min
20/20/15
機械仕様
必要空気圧 - kg/cm² - 6
CNCシステム
SIEMENS/FANUC
---
