倍速歯車減速機 MSR series

直交軸ピニオン軸2 - 5 kNm

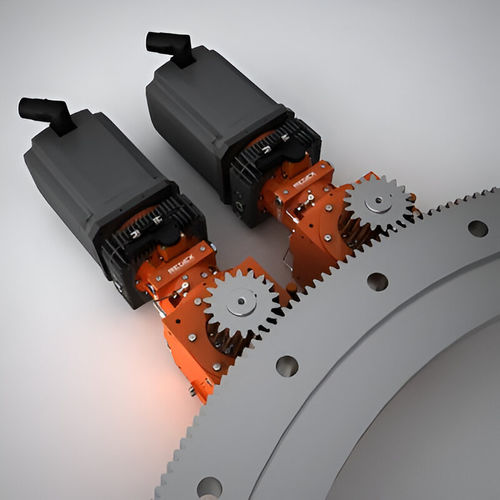

MSR 2-SpeedVTLターンテーブルは、2つの直角2速ギアボックスを組み合わせた新技術で、高出力の旋盤加工とフライス加工用の精密なC軸モーションを行います。MSRの出力ピニオンはターンテーブルのリングギアと噛み合っています。ターニングモードでは、両方のモーターギアボックスが一緒に動作して負荷を分担し（50％～50％）、モーターサイズを従来のメインドライブモーターの1/2に抑えます。位置決めとフライス加工（C-Axis）モードでは、一方のギアボックスが他方のギアボックスに対してプリロードされ、バックラッシュをなくし、正確な位置決めを保証します。さらに、ギア比の変速により、旋削時の高速回転とフライス加工時の低速高トルクと、必要とされる全速度域をカバーします。 旋削時には全負荷がかかり、ミーリング時にはバックラッシュがキャンセルされます。 MSRは、VTLターンテーブルの運動学を劇的に単純化し、速度範囲、トルク、精度に関して高い性能を保証するコンパクトなシステムです。
