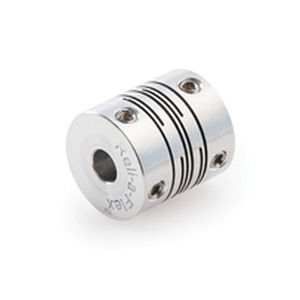

フレキシブル軸継手 Reli-a-Flex™

ベローズトランスミッション用軸

Reli-a-Flex™ シャフト(ビーム)カップリング Reli-a-Flex™ カップリング。Reli-a-Flex™ シリーズは、ビームカップリングとも呼ばれ、アルミニウム合金 (グレード 7075-T6) の一体型構成で、非常に滑らかな動作伝達、高いねじれ剛性、低い軸受荷重、および長寿命を実現するためにリライアンス社内で設計されています。 スロットパターンは、ゼロバックラッシ、ねじり剛性、低軸受荷重の最適なバランスを実現するために、何ヶ月にも及ぶ解析と試験を経て開発され、定格荷重、80%オフセットで5000万サイクルを超える動作寿命を達成しました。 2組の同一スロットを持つReli-a-Flex™フレキシブルビームシャフトカップリングは、設計上等速で、角度、平行、軸方向のオフセットに対応します。Reli-a-Flex™ カップリングは、直径 6 ～ 25 mm、許容速度 70,000 rpm の範囲で利用でき、ベローズカップリングの性能に近い、非常に信頼性の高いワンピースカップリング設計となっています。 また、Reli-a-Flex™フレキシブルビームカップリングの改造や完全な特注品を必要とするお客様のために、リライアンスはコンピュータベースの設計および性能予測ツールを独自に開発しました。このツールにより、当社のエンジニアは、さまざまなカップリング構成を迅速に試し、スペース制限や性能要件を満たすカップリングを設計することができます。
