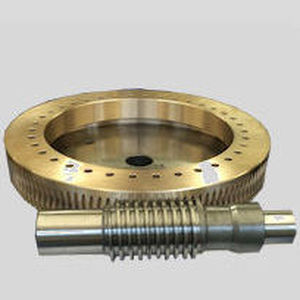

ウォーム歯車 DL

歯筋が直線な精密タイヤ用

Renold DLシリーズはギヤ2つの鉛と鉛みみず組み立てられる二倍になる。みみずの糸の1つのフランクおよび車輪の歯の合う側面はわずかに異なる鉛への1の鉛とおよび他のフランクおよび合う車輪の歯製造される。 みみずに関する限りではこれはみみずの1つの端から他に厚さで増加するみみずの糸を作り出す効果をもたらす。 従ってwormwheelが付いている網で、組間のバックラッシュが要求された量に合わせることができる時みみずが軸方向で動けば。 実際には、ギヤは最初のバックラッシュがみみずの基本水準面に関連してある特定の間隔で達成されるように製造される。みみずはこのポイントからギヤの生命の間に必要場合それから調節することができる。 DLシリーズ二重鉛みみずギヤは割れたみみずギヤ設計に多くの利点がある。それは動くことができる回転のどちらの方向でもバックラッシュが受諾可能な最高からゼロに無限に調節可能であり運動学的に正しいギヤを提供する。 精密二重鉛のバックラッシュ調節可能なみみずギヤはメカニズムを置く回転式テーブル、カッター ドライブおよび工作機械で広く利用されている。
