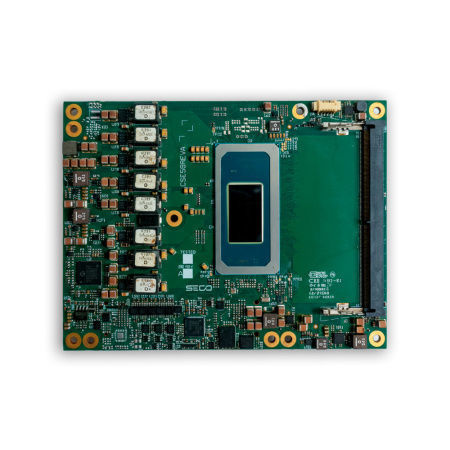

SO-DIMMコンピュータオンモジュール a supp

COM Express 規格インテル® Core™ Ultra2.5 GbE

Overview
Intel® Core™ Ultra Series 3 プロセッサ（コードネーム：Panther Lake-H）を搭載した COM Express Rel. 3.1 Type 6 モジュール。AIアクセラレーション、マルチディスプレイ対応、高速I/Oを必要とする組込み／エッジ用途向けに設計されています。

Highlights

• CPU：Intel® Core™ Ultra Series 3、内蔵Intel NPU5（50 TOPS）— プラットフォーム最大180 TOPS。
• Graphics：統合 Intel® Graphics（最大12コア 3rd Gen Xe）；IPU 7.5 による高度な画像処理とカメラ管理。
• Memory：2x DDR5 SO‑DIMM スロット（DDR5-5600）、最大96 GB。
• Connectivity：1x NBase-T 2.5GbE；最大2x USB4（40 Gbps）；最大4x Superspeed USB（10 Gbps）；8x Hi-Speed USB；最大20 PCIe レーン。

Security, Updates & Management

• Secure Boot：初回起動時からシステム整合性を確保する組込み Secure Boot。
• OTA Updates：リモートで安全なファーム／ソフトウェア配信。
• Device Monitoring：デバイス状態とアクティビティの継続監視。
• Secure OS：Yocto ベースのセキュアOS統合、Clea OS 対応。
• Compliance：EN18031-1 安全基準への対応設計。

Product Description (short)
COM Express Rel. 3.1 Type 6 モジュール SOM-COMe-BT6-PTL。Intel® Core™ Ultra Series 3（Panther Lake-H）を搭載し、オンボードAI、複数ディスプレイ出力、高速I/Oが求められる組込み／エッジ用途に適しています。

Technical Specifications

• Description：COM Express Rel. 3.1 Type 6 モジュール、Intel® Core™ Ultra Series 3（Panther Lake-H）。
• CPU Description：Intel® Core™ Ultra X9 Series 3；Intel® Core™ Ultra X7 Series 3；Intel® Core™ Ultra 9 Series 3；Intel® Core™ Ultra 7 Series 3；Intel® Core™ Ultra 5 Series 3（選択可能）。
• Memory：2x DDR5-5600 SO‑DIMM、最大96 GB。
• Graphics：統合 Intel® Graphics（最大12コア 3rd Gen Xe）；最大4独立ディスプレイをサポート；IPU 7.5 により3つの同時カメラストリームを処理。
• Video Interfaces：2x Type-C（DP / DP Alt Mode over Type-C / HDMI / DP tunneled）；1x DDI（DP 2.1 2-lane/4-lane、工場オプション）；1x eDP 1.5（4K120Hz HDR）または1x LVDS Single/Dual Channel（工場選択肢）。
• Video Resolution：最大4x 4K120Hz の同時出力。
• Mass Storage：オンボードNVMe PCIe x4 SSD（最大1 TB、オプション）；2x SATAオプション（商用温度モジュールのみ）。
• Networking：1x NBase-T Ethernet（Intel® I226 コントローラ、2.5 GbE、TSN対応）。
• USB：最大2x USB4（40 Gbps）；最大4x Superspeed USB（10 Gbps）；8x Hi-Speed USB。
• PCI：最大8 PCIe Gen4 レーン；1x PEG x8 Gen5（CPUにより）；オプションで PEG x4 Gen4。
• Audio：HD Audio インターフェース；SoundWire サポート。
• Serial：2x 2線 UART。
• Other Interfaces：オプション 2x MIPI-CSI 4-lane；SPI；2x I2C；SMBus；温度制御・ファン制御；eSPI または LPC（工場オプション）；TPM 2.0 オプション；LID#/SLEEP#/PWRBTN#；ウォッチドッグ；4x GPI、4x GPO。
• Power Supply：Main +12 VDC ±10%；Auxiliary +5VSB、+3VRTC。
• Operating System：Microsoft® Windows 11 IoT Enterprise 2021 LTSC；Clea OS。
• Operating Temperature：0°C ～ +60°C（商用）；-40°C ～ +85°C（産業用）。
• Dimensions：125 x 95 mm（COM Express® Basic フォームファクタ、Type 6 ピンアウト）。
• Part Number：PN-SOM-COMe-BT6-PTL。
