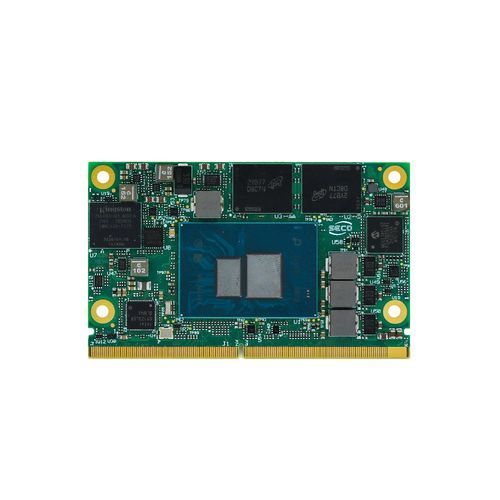

SMARC 2.1コンピュータオンモジュール SOM-SMARC-TWL

Intel® Core i3Intel® Processor N150Intel® Processor N250

概要
SMARC® Rel. 2.1 モジュール（E08）。Intel® Core™ i3 および Intel® Processors N Series（コードネーム：Twin Lake）を搭載。産業向け組込み用途に適したコンパクトな 50 x 82 mm フォームファクタ。LPDDR5 実装メモリと豊富な入出力を備えます。

ハイライト

• CPU 構成：i3-N355（8コア、最大 3.9 GHz、TDP 15 W）；N250（4コア、最大 3.8 GHz、TDP 6 W）；N150（4コア、最大 3.6 GHz、TDP 6 W）
• グラフィックス 最大 32 Execution Units の統合 Intel® Graphics、独立ディスプレイ最大 3 系統をサポート
• メモリ 最大 16 GB LPDDR5-4800（IBECC 対応）実装
• 接続性 2x NBase-T（2.5 GbE）、6x Hi-Speed USB、2x USB 10 Gbps、4x PCIe Gen3 レーン（SERDES オプション）

セキュリティと管理

• Secure Boot 初回起動からのシステム整合性を保証
• OTA 更新 リモートかつ安全なファームウェア／ソフトウェア配布
• デバイス監視 状態とアクティビティの継続的監視
• セキュア OS Yocto ベース OS 統合によるカスタマイズ可能で安全なビルド
• 認証 組込みセキュリティの EN18031-1 準拠
• コンテナ化 Docker サポートによるアプリケーションの分離展開

資料

• データシート（PDF）
• ユーザーマニュアル（PDF）
• 開発者向けドキュメントおよび Dev Center 情報
• 代表的な型番と構成ガイド

技術仕様

• フォームファクタ SMARC® Rel. 2.1 モジュール、50 x 82 mm
• プロセッサ i3-N355：8コア @ 1.9 GHz（3.9 GHz Turbo）、15 W；N250：4コア @ 1.3 GHz（3.8 GHz Turbo）、6 W；N150：4コア @ 0.8 GHz（3.6 GHz Turbo）、6 W
• メモリ 最大 16 GB LPDDR5-4800 実装（IBECC）
• グラフィックス i3-N355：32 EUs @ 1350 MHz；N250：32 EUs @ 1250 MHz；N150：24 EUs @ 1000 MHz
• ビデオインターフェース eDP 1.3 または dual-channel 18/24-bit LVDS（出荷時オプション）；2x DP++（DP 1.4 / HDMI® 2.1）；2x MIPI CSI-2
• 解像度 最大 4096 x 2160 @ 60 Hz
• ストレージ 1x 外部 SATA Gen3.2；オンボード eMMC 5.1（オプション）
• ネットワーク 2x NBase-T（2.5 GbE）Intel® i225；SERDES（SGMII）オプションで追加 GbE
• USB 6x Hi-Speed USB；2x USB 10 Gbps
• PCIe 4x PCIe Gen3 レーン（4x1、1x2+2x1 等の集約、SERDES 代替）
• オーディオ / シリアル HD audio、SoundWire/I2S；2x UART、2x HS-UART
• その他I/O 最大 14x GPIO、SMBus、I2C、SPI（ブート用）、GP SPI または eSPI（工場オプション）、電源管理、ウォッチドッグ
• 電源 +5 VDC および +3 V_RTC
• OS Microsoft® Windows 10 LTSC、Windows 11 LTSC；Linux Kernel LTS
• 動作温度 0°C ～ +60°C（商用バージョン）
• 寸法 50 x 82 mm
• 代表型番 RE08-E231-1121-C3；RE08-F441-2222-C3；RE08-G842-2121-C3
